Gewichtsbesparing bij plaatbewerking: hoe u het gewicht van een op maat gemaakte behuizing kunt verminderen zonder aan sterkte in te boeten

Voor industriële apparatuur, elektrische kasten, besturingssystemen, telecommunicatieapparatuur en batterijgerelateerde apparatuur kan het gewicht van de behuizing een serieus technisch probleem vormen. Een zwaardere behuizing leidt tot een hoger materiaalverbruik, hogere verzendkosten, meer installatiewerk en soms ook een grotere belasting van scharnieren, beugels, montagestructuren en draagframes.

De voor de hand liggende oplossing is om dunner plaatmetaal te gebruiken. Het simpelweg verminderen van de materiaaldikte kan echter nieuwe problemen veroorzaken: doorbuiging van panelen, trillingen, vervorming (oil-canning), vervormde deuren, zwakke bevestigingspunten en een slechte slagvastheid. Een betere aanpak is om het gewicht te verminderen door structurele optimalisatie in plaats van simpelweg materiaal te verwijderen.

Voor op maat gemaakte behuizingen is de meest effectieve strategie voor gewichtsbesparing doorgaans een combinatie van materiaalkeuze, gevormde geometrie, ribben, flenzen, buigoptimalisatie, lokale versterking en een zorgvuldige analyse van de krachtenoverdracht.

1. Begin met de belasting, niet met de plaatdikte.

Een veelgemaakte fout is om eerst een plaatdikte te kiezen en vervolgens te proberen de behuizing daarop aan te passen. Een beter ontwerpproces begint met het vaststellen waaraan de behuizing daadwerkelijk moet kunnen weerstaan.

Dit onderscheid is belangrijk omdat niet elk onderdeel van een behuizing dezelfde belasting draagt. Een groot, vlak zijpaneel hoeft mogelijk alleen zijn eigen gewicht en trillingen te weerstaan, terwijl een montagebeugel een veelvoud van de belasting van de omringende plaat kan dragen.

2. Gebruik geometrie om een ​​deel van de materiaaldikte te vervangen.

Het meest bruikbare principe voor gewichtsbesparing bij de fabricage van plaatmetaal is eenvoudig: de vorm kan stijfheid creëren zonder veel extra massa toe te voegen.

Een vlakke plaat heeft een beperkte weerstand tegen buigen. Wanneer dezelfde plaat wordt gevormd tot een flens, kanaal, rand, rib of omgeslagen rand, verandert het structurele gedrag aanzienlijk. Het materiaal komt verder van de neutrale as af te liggen, waardoor de weerstand tegen buigen toeneemt.

Daarom kan een goed ontworpen paneel van 1,5 mm soms beter presteren dan een slecht ontworpen plat paneel van 2,0 mm.

Een praktisch ontwerpvoorbeeld beschrijft bijvoorbeeld het vervangen van een 2,0 mm paneel door een 1,5 mm geribbeld paneel, wat neerkomt op ongeveer 25% minder plaatdikte met behoud van een vergelijkbare stijfheid in het specifieke ontwerp. Het uiteindelijke resultaat is afhankelijk van de geometrie, het materiaal, de overspanning, de belasting en de vormomstandigheden, dus dit moet worden beschouwd als een ontwerpdoelstelling en niet als een universele regel.

3. Voeg verstevigingsribben toe aan grote vlakke panelen

Grote, vlakke oppervlakken zijn meestal de eerste plek waar gewicht bespaard kan worden. Het simpelweg dunner maken ervan kan zichtbare vervorming of een 'olieblik-effect' veroorzaken. Een betere oplossing is het aanbrengen van gevormde ribben of reliëf.

Verstevigingsribben vergroten de effectieve structurele diepte van het paneel. Ze zijn met name nuttig bij behuizingsdeuren, verwijderbare afdekkingen, zijpanelen en lange apparatuurbehuizingen.

Het belangrijkste punt is de plaatsing van de ribben. Een rib moet het verwachte belastingstraject volgen en niet alleen voor de sier worden toegevoegd. Lange, onondersteunde overspanningen, scharnierpunten, montagezones en locaties rond zware componenten zijn doorgaans betere kandidaten voor versteviging.

4. Flenzen gebruiken als structurele elementen

Flenzen zijn een andere goedkope manier om de stijfheid te vergroten. In plaats van een paneelrand vlak te laten, ontstaat er door de rand te buigen een terugbuiging die zich gedraagt ​​als een kleine constructiebalk.

Dit is vooral effectief rondom deuren en afdekkingen van behuizingen. Een correct gedimensioneerde retourflens kan randvervorming verminderen en biedt tegelijkertijd een bruikbaar oppervlak voor afdichtingen, bevestigingsmiddelen, scharnieren of aangrenzende panelen.

Voor een Behuizing van op maat gemaakt plaatmetaalDe ontwerper moet daarom rekening houden met de complete gevouwen geometrie in plaats van elk vlak paneel afzonderlijk te beoordelen.

In veel gevallen kunnen meerdere buigingen de functie vervullen die anders gelaste versteviging zou vereisen. Dit kan tegelijkertijd het aantal onderdelen, het aantal lashandelingen, het risico op vervorming en de nabewerking verminderen.

5. Kies materiaal op basis van gewicht en functie.

Materiaalvervanging kan een grotere gewichtsbesparing opleveren dan alleen het veranderen van de materiaaldikte. Aluminium heeft bijvoorbeeld een veel lagere dichtheid dan staal en kan aantrekkelijk zijn wanneer gewicht, corrosiebestendigheid en thermische prestaties belangrijk zijn.

Alleen de dichtheid mag niet bepalend zijn voor het materiaal. De lagere elasticiteitsmodulus van aluminium betekent bijvoorbeeld dat een directe vervanging van de dikte niet automatisch dezelfde stijfheid oplevert. Geometrie, legering, harding, verbindingsmethode en verwachte belasting moeten allemaal in overweging worden genomen.

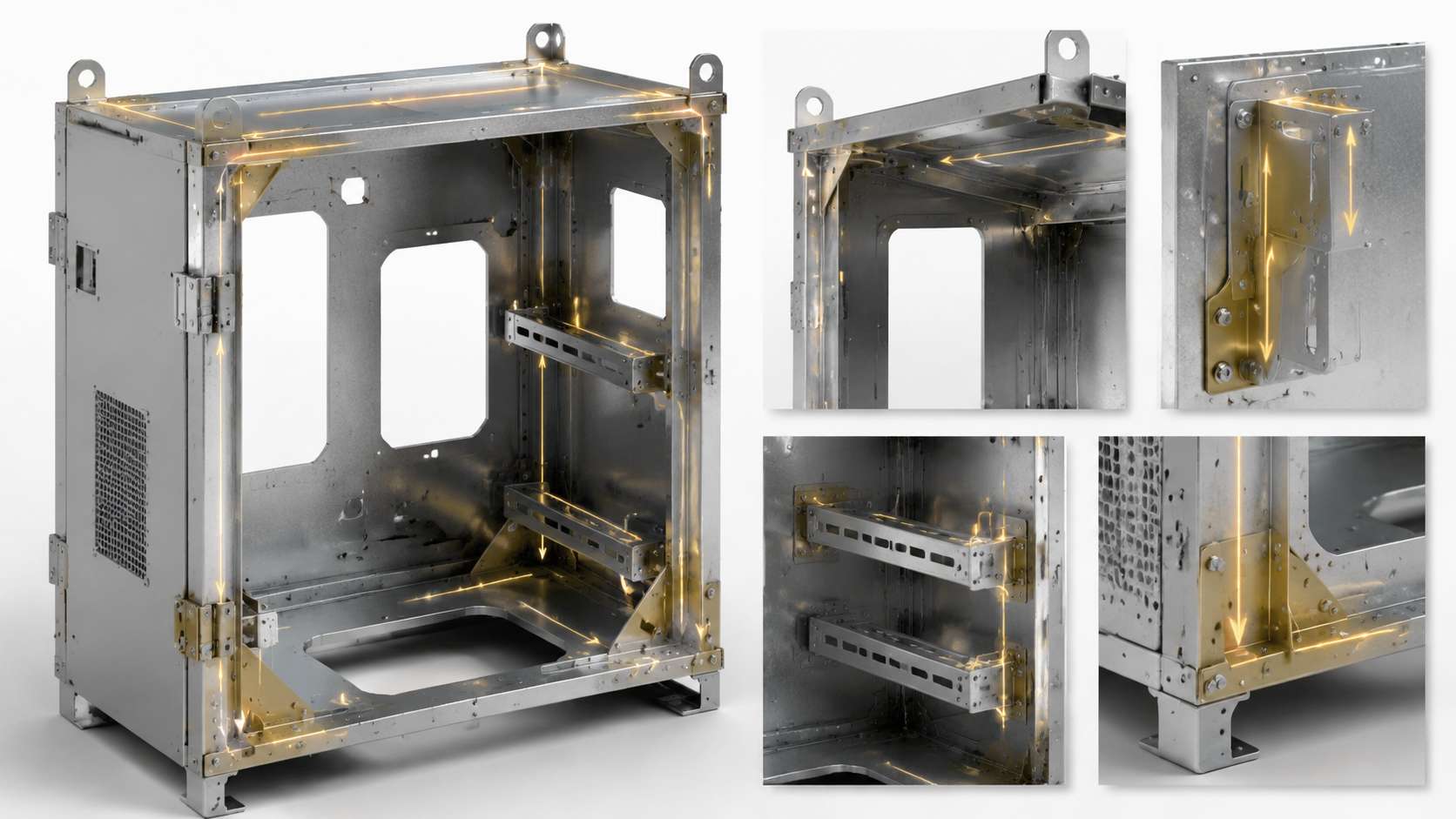

6. Versterk alleen waar de belasting aanwezig is.

Een van de gemakkelijkste manieren om onnodig gewicht toe te voegen, is door een hele constructie te verstevigen, terwijl slechts enkele plekken daadwerkelijk extra stevigheid nodig hebben.

Een efficiëntere aanpak is lokale versterking.

• Verstevig de bevestigingspunten van de scharnieren in plaats van de hele deur.
• Gebruik alleen dikkere montageplaten op de plekken waar zware componenten worden bevestigd.
• Gebruik plaatselijke verstevigingsribben rond grote uitsparingen die een paneel verzwakken.
• Verstevig de hijspunten apart van de wanden van de behuizing die niet zwaar belast worden.
• Gebruik gevormde beugels of verstevigingsplaten op de plaatsen waar geconcentreerde belastingen de behuizing binnenkomen.

Deze aanpak zorgt ervoor dat de belangrijkste behuizingspanelen relatief licht blijven, terwijl de sterkte op kritieke raakvlakken behouden blijft.

7. Negeer uitsparingen, gaten en buigzones niet.

Gewichtsvermindering omvat vaak het maken van ventilatieopeningen, kabeldoorvoeren, uitsparingen voor displays of toegangsgaten. Het verwijderen van materiaal uit een paneel kan echter de stijfheid ervan aanzienlijk veranderen.

Een grote rechthoekige uitsparing in het midden van een paneel kan een zwakke plek rond de opening creëren. Afgeronde hoeken, afgeronde randen, plaatselijke flenzen of verstevigingsframes kunnen helpen om een ​​deel van de verloren stijfheid te herstellen.

Ook het buigontwerp is belangrijk. Plaatmetaal kan niet worden behandeld als een massief blok met scherpe hoeken. De werkelijke buigradius hangt af van het materiaal, de dikte, het gereedschap en de vormmethode. Kleinere interne radii kunnen het risico op scheuren, vervorming of maatafwijkingen vergroten.

Voor een Lichtgewicht, gefabriceerde metalen behuizingHet beste ontwerp is daarom een ​​ontwerp dat rekening houdt met zowel het snijden als het buigen, in plaats van alleen het optimaliseren van het vlakke patroon.

8. Verminder het gewicht zonder productieproblemen te veroorzaken

Een theoretisch lichtgewicht ontwerp kan duur uitvallen als er te veel speciale bewerkingen nodig zijn. Voordat u een ontwerp vrijgeeft, dient u het productieproces met de fabrikant te bespreken.

9. Gebruik FEA wanneer het streefgewicht ambitieus is.

Wanneer een behuizing strikte gewichtslimieten heeft of dure apparatuur bevat, is technisch inzicht alleen mogelijk niet voldoende. Eindige-elementenanalyse (FEA) kan helpen bepalen waar materiaal daadwerkelijk bijdraagt ​​aan de structurele prestaties.

Een praktische workflow ziet er als volgt uit:

1. Bouw het eerste behuizingsmodel.
2. Definieer de montageomstandigheden en de verwachte belastingen.
3. Identificeer gebieden met overmatige verplaatsing of spanning.
4. Verminder het materiaalgebruik in gebieden met lage spanning.
5. Voeg ribben, bochten of plaatselijke verstevigingen toe langs kritieke belastingspaden.
6. Voer de analyse opnieuw uit en vergelijk de massa, verplaatsing en spanning.
7. Maak een prototype van het geoptimaliseerde ontwerp en verifieer dit door middel van fysieke tests.

Het doel is niet om elk paneel zo dun mogelijk te maken. Het doel is om materiaal te plaatsen waar het bijdraagt ​​aan stijfheid, sterkte, slagvastheid of betrouwbaarheid van de montage.

10. Een praktisch doel voor gewichtsbesparing bij op maat gemaakte behuizingen

Bij veel behuizingsprojecten is een verstandige optimalisatievolgorde om eerst onnodig materiaal te verwijderen, vervolgens de geometrie te verbeteren en pas daarna complexere fabricageoplossingen te overwegen.

Een nuttige technische beoordeling kan als volgt worden uitgevoerd:

Ontwerp eerst met het oog op gewicht, en controleer daarna de sterkte.

Succesvolle gewichtsvermindering van behuizingen is niet simpelweg een kwestie van dunner plaatmetaal kiezen. Een betere strategie is om de krachtoverdracht te begrijpen en geometrie te gebruiken om elke gram materiaal optimaal te benutten.

Verstevigingsribben kunnen grote panelen verstevigen. Flenzen kunnen dunne randen tot structurele elementen maken. Plaatselijke versterking kan zwaarbelaste contactvlakken beschermen zonder overal extra gewicht toe te voegen. Materiaalkeuze kan het gewicht verder reduceren wanneer de toepassing dit toelaat.

Voor fabrikanten die een Industriële plaatmetalen behuizingDeze beslissingen moeten vóór de fabricage worden genomen, en niet nadat er al een zwaar prototype is geproduceerd. Vroege samenwerking tussen de ontwerpingenieur en de fabricageleverancier kan ook problemen met buigradius, gereedschap, lassen, toleranties en assemblage aan het licht brengen voordat ze productieproblemen worden.

De sterkste lichtgewicht behuizing is zelden die met het meeste materiaal. Het is juist die waarbij materiaal, geometrie, productieproces en belastingseisen als één systeem zijn ontworpen.
