Hoe kies je de juiste plaatstalen behuizing voor industriële apparatuur?

Het kiezen van een metalen behuizing voor industriële apparatuur is meer dan alleen de juiste maat selecteren. De behuizing moet interne componenten beschermen tegen stof, vocht, mechanische schokken, hitte, elektrische gevaren en de omgevingsinvloeden. Tegelijkertijd moet er voldoende interne ruimte zijn voor het monteren van componenten, kabelgeleiding, onderhoud en toekomstige upgrades.

Voor OEM-fabrikanten en leveranciers van industriële apparatuur moet de keuze van de behuizing daarom worden beschouwd als een technische beslissing in plaats van een cosmetische. Materiaal, wanddikte, IP-classificatie, thermisch beheer, montagestructuur, oppervlaktebehandeling en productiemethode hebben allemaal invloed op de uiteindelijke prestaties en kosten van de behuizing.

1. Begin met de besturingsomgeving

De eerste stap is bepalen waar de behuizing geplaatst zal worden. Een behuizing die in een cleanroom voor elektrische installaties wordt gebruikt, stelt heel andere eisen dan een behuizing die buiten, in een fabriek of in de buurt van chemische verwerkingsapparatuur wordt geplaatst.

Door de omgeving vroegtijdig te definiëren, wordt overdimensionering voorkomen. Het gebruik van roestvrij staal voor elke toepassing kan bijvoorbeeld de materiaalkosten verhogen zonder een significant prestatievoordeel op te leveren, terwijl een behuizing van koolstofstaal met de juiste coating voldoende zou zijn.

2. Kies het juiste metaal voor de toepassing

Koolstofstaal, roestvrij staal en aluminium behoren tot de meest gebruikte materialen voor industriële behuizingen. Elk materiaal heeft verschillende voordelen op het gebied van sterkte, corrosiebestendigheid, gewicht en productiekosten.

Voor de meeste gangbare industriële apparatuur biedt koolstofstaal een praktische balans tussen structurele sterkte en productiekosten. Roestvast staal is aantrekkelijker wanneer corrosiebestendigheid of frequente reiniging belangrijk is, terwijl aluminium nuttig is wanneer gewichtsvermindering prioriteit heeft.

3. Bepaal de juiste wanddikte

De wanddikte beïnvloedt de stijfheid, het gewicht, de fabricagekosten en de weerstand tegen vervorming van de behuizing. Een dikker paneel is niet automatisch beter, omdat een te grote dikte het materiaalverbruik kan verhogen en buigen of bewerken kan bemoeilijken.

Voor veel industriële behuizingen ligt de plaatdikte doorgaans tussen de 1,0 mm en 3,0 mm, afhankelijk van de afmetingen van de behuizing, de belastingseisen, het materiaal en het constructieontwerp. Grotere kasten met zware interne componenten vereisen mogelijk verstevigingen, omgevouwen randen, montagerails of gelaste steunconstructies in plaats van simpelweg de plaatdikte te vergroten.

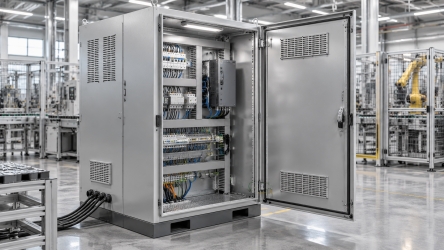

Tijdens Industriële plaatbewerkingIngenieurs kunnen lasersnijden, CNC-buigen, lassen en verstevigingstechnieken combineren om de vereiste stijfheid te bereiken zonder de materiaaldikte onnodig te vergroten.

4. Kies de juiste IP-classificatie

De IP-classificatie (Ingress Protection) is een andere cruciale specificatie voor elektrische en industriële behuizingen. De IP-code definieert de weerstand van de behuizing tegen het binnendringen van vaste deeltjes en water.

De vereiste IP-classificatie moet worden bepaald aan de hand van de feitelijke installatieomgeving. Afdichtingen, deurnaden, kabelwartels, ventilatieopeningen en behuizingsverbindingen beïnvloeden allemaal het uiteindelijke beschermingsniveau. Daarom moet de behuizing als een compleet geheel worden beoordeeld en niet alleen op basis van de classificatie van de metalen behuizing.

5. Plan het thermisch beheer vóór de fabricage.

Warmte is een van de meest over het hoofd geziene factoren bij het ontwerp van behuizingen. Voedingen, drives, transformatoren, batterijen, controllers en andere elektronische componenten genereren warmte tijdens gebruik. Als die warmte niet efficiënt kan worden afgevoerd, kan de interne temperatuur oplopen tot boven het aanbevolen bedrijfstemperatuurbereik van de componenten.

Een eenvoudige eerste schatting is:

Temperatuurstijging = Warmteafvoer × Thermische weerstand

Als een apparaat bijvoorbeeld 100 W aan warmte genereert en de behuizing een geschatte thermische weerstand heeft van 0,5 °C/W, zou de theoretische temperatuurstijging ongeveer 50 °C bedragen, nog voordat rekening wordt gehouden met extra koelingseffecten.

Afhankelijk van de toepassing kunnen ontwerpers gebruikmaken van ventilatieopeningen, koelribben, koelventilatoren, externe warmtewisselaars of geleidende montagestructuren. Ventilatie moet echter ook in samenhang met de vereiste IP-classificatie worden overwogen, omdat grotere openingen het risico op het binnendringen van stof en water kunnen vergroten.

6. Denk aan interne montage en onderhoud.

Een goed ontworpen behuizing moet installatie en onderhoud vereenvoudigen. Bepaal vóór de fabricage de positie van printplaten, voedingen, aansluitblokken, stroomonderbrekers, batterijen, ventilatoren, kabelwartels en andere componenten.

A Behuizing van op maat gemaakt plaatmetaal Het ontwerp moet voldoende ruimte rondom componenten bieden voor bedrading, ventilatie, bevestigingsmiddelen en toegang voor onderhoud. Ook de openingshoek van de deur en de mogelijkheid tot het verwijderen van panelen moeten in overweging worden genomen, met name wanneer de behuizing in een beperkte ruimte wordt geplaatst.

7. Behuizing op maat of standaard?

Standaard behuizingen kunnen geschikt zijn wanneer de afmetingen van de apparatuur en de montage-eisen relatief eenvoudig zijn. Apparatuur van OEM-fabrikanten heeft echter vaak unieke afmetingen, aansluitingen, koelingseisen of installatiebeperkingen.

A Op maat gemaakte behuizing voor industriële apparatuur Hiermee kan de fabrikant montagegaten, ventilatieopeningen, handgrepen, scharnieren, kabeldoorvoeren, beugels, verstevigingsconstructies en andere elementen direct in het ontwerp integreren.

Bij projecten met herhaalde productie kan maatwerk ook de montagetijd verkorten, omdat componenten en interfaces kunnen worden gepositioneerd volgens de uiteindelijke architectuur van de apparatuur, in plaats van dat de apparatuur moet worden aangepast aan een bestaande behuizing.

8. Stel een compleet offerteaanvraagpakket samen.

Bij B2B-inkoop heeft de kwaliteit van de offerteaanvraag direct invloed op de nauwkeurigheid van de prijsopgave. Het enkel doorgeven van de totale afmetingen van de behuizing laat vaak te veel variabelen over voor de fabrikant om een ​​inschatting te maken.

9. Vergelijk de behuizingseisen voordat u bestelt.

Een eenvoudige vergelijkingsmatrix kan inkoopteams helpen de belangrijkste specificaties te identificeren voordat ze offertes aanvragen.

10. Werk vroegtijdig samen met de fabrikant

Het meest kosteneffectieve moment om problemen met behuizingen op te lossen is vóór de productie begint. Vroegtijdige communicatie met de technische afdeling kan onnodige bochten, lastige laspunten, ontoegankelijke bevestigingsmiddelen, te grote toleranties of inefficiënt materiaalgebruik aan het licht brengen voordat deze problemen de productie beïnvloeden.

Bij OEM-projecten is het bespreken van de eisen voor industriële plaatbewerking tijdens de ontwerpfase ook belangrijk, omdat de fabrikant zo praktische productiemethoden kan aanbevelen. Lasersnijden is bijvoorbeeld geschikt voor complexe profielen, CNC-buigen kan zorgen voor herhaalbaar gevormde panelen, terwijl lassen extra structurele sterkte kan bieden voor grotere constructies.

Het doel is niet simpelweg het produceren van een metalen doos. Een goed ontworpen behuizing moet de apparatuur beschermen, een efficiënte montage mogelijk maken, het onderhoud vereenvoudigen, voldoen aan milieueisen en praktisch produceerbaar blijven bij de vereiste productievolumes.
