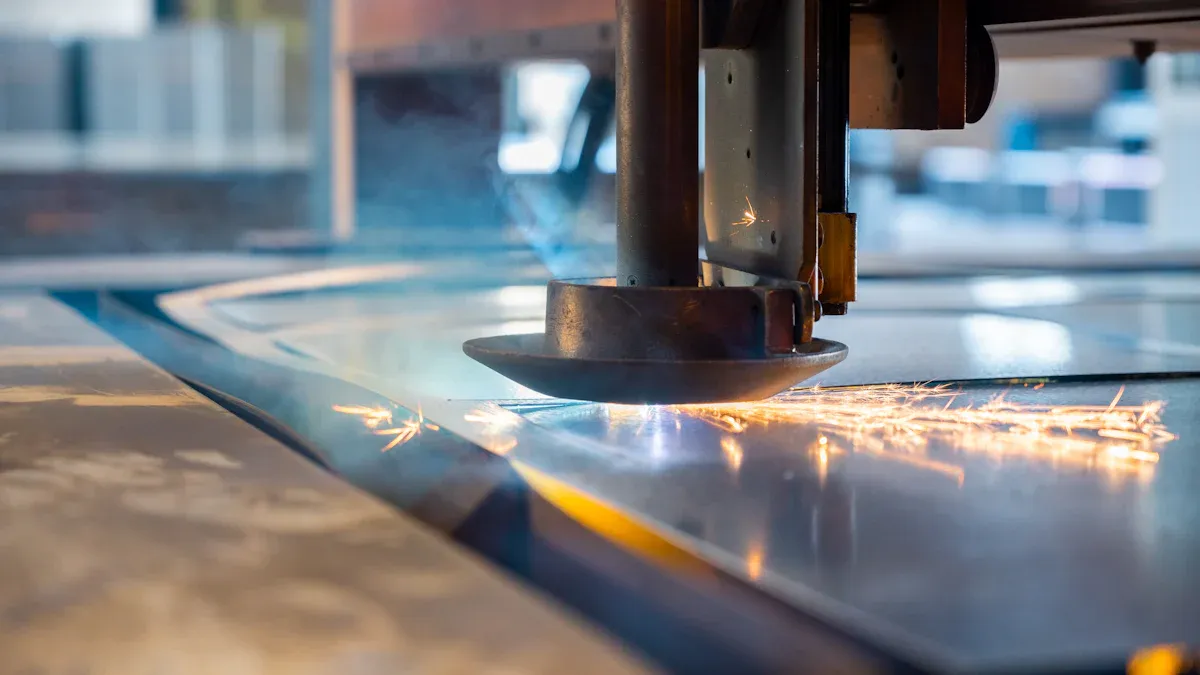

Wat is lasersnijden voor de bewerking van plaatmetaal?

Lasersnijden maakt gebruik van een gerichte lichtstraal om plaatmetaal met uitzonderlijke precisie te smelten, te verbranden of te verdampen. U bereikt een maatnauwkeurigheid van ±0,1 mm, een standaard die deze methode onderscheidt van mechanische alternatieven. Moderne fabricage vertrouwt op deze technologie vanwege de snelheid – meer dan 3 m/min bij dunne materialen – en de veelzijdigheid bij staal, roestvrij staal en aluminium. Deze precisie garandeert een consistente kwaliteit voor veeleisende toepassingen, van op maat gemaakte roestvrijstalen componenten tot Laser gelaste roestvrijstalen luchtkamerbehuizingenHet begrijpen van lasersnijden in plaatmetaal begint met het beheersen van de fundamentele principes. Onze service gaat verder dan alleen snijden en omvat ook ontbramen, buigen, lassen en oppervlakteafwerking – waarmee we een complete productieoplossing bieden voor op maat gemaakte roestvrijstalen projecten. Of u nu een enkel prototype of grootschalige productie nodig heeft, onze CNC-apparatuur garandeert herhaalbare nauwkeurigheid en snelle doorlooptijden. Voor industrieën zoals elektronica, automotive en luchtvaart bieden we strenge inspectieprocessen om te garanderen dat elk onderdeel aan uw exacte specificaties voldoet. Neem vandaag nog contact met ons op voor een vrijblijvende offerte en laat ons ervaren team uw ontwerp optimaliseren voor maakbaarheid, waardoor kosten en doorlooptijden worden verlaagd en de hoogste kwaliteit voor uw op maat gemaakte roestvrijstalen componenten wordt gegarandeerd.

Belangrijkste conclusies

• Lasersnijden biedt uitzonderlijke precisie en snelheid, met toleranties van ±0,1 mm en snijsnelheden van meer dan 3 m/min bij dunne materialen.

• Kies het juiste lasertype en materiaal voor uw project; fiberlasers zijn uitermate geschikt voor dunne en reflecterende metalen, terwijl CO2- en kristallasers beter passen bij dikkere materialen.

• Werk samen met een totaalleverancier die snijden, lassen en afwerken aanbiedt om kwaliteit te garanderen en de levertijden voor op maat gemaakte roestvrijstalen onderdelen te verkorten.

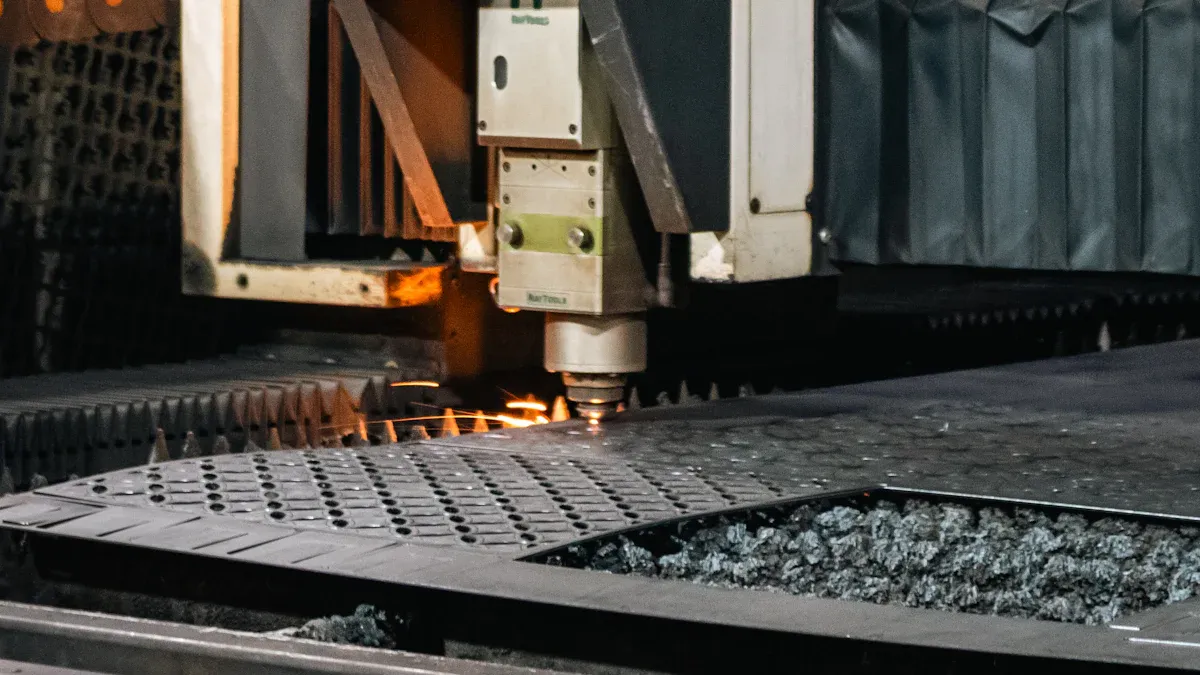

Inzicht in plaatbewerking en lasersnijden

Het basisproces: lasergeneratie en focussering

Het lasersnijproces begint in de resonator van de machine. Vezelbronnen genereren licht via gedopte optische vezels. CO2-bronnen gebruiken een gasmengsel om de laserstraal te produceren. De straal begint met een diameter van 1,5–2,0 mm. Deze reist door een optisch pad van spiegels en lenzen. De spiegels richten de straal naar de snijkop. Een hoogwaardige lens focust de straal tot een precieze plek op het materiaaloppervlak. Deze plek kan een diameter hebben van slechts 0,025 mm. De brandpuntsafstand ligt doorgaans tussen de 38 mm en 76 mm voor plaatmetaal. Deze focusstap creëert de extreem hoge energiedichtheid die nodig is voor faseverandering. Het smalste deel van de gefocusseerde straal heeft een diameter van minder dan 0,32 mm. Snijbreedtes van slechts 0,10 mm zijn mogelijk. Uw CNC-systeem stuurt de snijkop aan volgens uw digitale ontwerp. Dit garandeert herhaalbare nauwkeurigheid voor elk onderdeel. Om het lasersnijden van plaatmetaal te begrijpen, is het belangrijk de verschillen tussen de verschillende machinetypes te kennen.

Vezellasers bieden hogere snijsnelheden bij dun materiaal en een hogere energie-efficiëntie. CO2-lasers zijn geschikt voor dikkere platen. Deze kennis helpt u bij het kiezen van de juiste apparatuur voor uw lasersnijbehoeften in de plaatbewerking.

Smelten en verdampen van metaal

Zodra de gefocusseerde lichtbundel het metaal raakt, vinden er drie fysische mechanismen plaats. Het metaal absorbeert de fotonische energie van de bundel. Deze absorptie wordt omgezet in warmte, waardoor de temperatuur boven het smelt- of verdampingspunt stijgt. Het gesmolten of verdampte metaal verlaat vervolgens de snijzone.

Metalen, zoals staal en aluminium, absorberen voornamelijk de energie van fiberlasers. Deze absorptie is het gevolg van de interactie tussen de fotonen van de laserstraal en de elektronen van het metaal, wat leidt tot snelle verhitting die smelten of verdamping veroorzaakt.

Bij het lasersnijden van metaal zijn er drie verschillende methoden om materiaal te verwijderen. Ten eerste wordt bij verdampingssnijden een hoge energiedichtheid gebruikt om het werkstuk tot het kookpunt te verhitten. Het materiaal verdampt direct en de stoom die vrijkomt, vormt de snede. Deze methode vereist een hoog vermogen en is geschikt voor extreem dunne metalen. Ten tweede wordt bij smeltsnijden een niet-oxiderend gas zoals stikstof gebruikt. De laserstraal smelt het metaal en het gas blaast de vloeistof eruit. Dit vereist slechts een tiende van de energie van verdampingssnijden. Deze methode wordt gebruikt voor roestvrij staal, titanium en aluminium. Ten derde wordt bij zuurstofsnijden zuurstof als hulpgas gebruikt. De zuurstof reageert met het verhitte metaal en genereert extra oxidatiewarmte. Dit vereist slechts de helft van de energie van smeltsnijden en verloopt sneller. Deze methode wordt gebruikt voor koolstofstaal en warmtebehandeld staal. Elke lasersnijmethode heeft een andere invloed op de snijkwaliteit.

Het lasersnijproces produceert een door warmte beïnvloede zone langs de snijkant. De smalle snijbreedte minimaliseert vervorming. De keuze van het gas bepaalt de kwaliteit van de snijkant. Stikstof produceert een oxidevrije snijkant. Zuurstof creëert een geoxideerde snijkant, maar maakt hogere snelheden mogelijk. De juiste parameterselectie garandeert een consistente kwaliteit van uw onderdelen. Dit lasersnijproces vormt de basis voor de productie van op maat gemaakte roestvrijstalen componenten en assemblages. Lasersnijden van plaatmetaal levert de precisie die nodig is voor op maat gemaakte roestvrijstalen assemblages.

Soorten lasers voor metaallasersnijden

De juiste laserbron kiezen bepaalt uw snijsnelheid, snijkwaliteit en budget. Drie hoofdtypen domineren de industrie: fiberlasers, CO2-lasers en kristallasers. Elk type biedt specifieke voordelen voor verschillende toepassingen. Inzicht in deze verschillen helpt u bij het kiezen van de optimale apparatuur voor uw lasersnijbehoeften in de plaatbewerking.

Vezellasers: efficiëntie en precisie

Fiberlasers genereren hun straal via een gedopte optische vezel, waardoor een golflengte van 1,06 micron ontstaat. Deze kortere golflengte zorgt voor een smallere straalbreedte, wat resulteert in ongeveer vier keer zoveel effectief vermogen voor dezelfde output in vergelijking met CO2-systemen. Dit leidt tot een hogere precisie en snellere snijsnelheden, met name bij dunne materialen. Het solid-state ontwerp zorgt bovendien voor een kleinere voetafdruk, een hoog elektrisch rendement en lage onderhoudskosten. Deze factoren vertalen zich direct in lagere bedrijfskosten per lengte-eenheid.

Voor het lasersnijden van metaal blinken fiberlasers uit in het bewerken van reflecterende materialen zoals aluminium en koper. De onderstaande tabel toont de typische maximale diktes die u met een fiberlaser kunt bewerken.

Uw lasersnijproces voor plaatmetaal profiteert van de snelheid en precisie van fiberlasers. Het lasersnijproces produceert strakke randen met minimale warmte-beïnvloede zones. Deze eigenschap is essentieel voor de productie van op maat gemaakte roestvrijstalen componenten en assemblages.

CO2- en kristallasers: toepassingen en afwegingen

CO2-lasers gebruiken een gasmengsel van koolstofdioxide, stikstof en helium, waarmee een golflengte van 10,6 micron wordt geproduceerd. Ze snijden de meeste metalen effectief, maar werken minder efficiënt dan vezellasers. CO2-lasers zijn geschikt voor dunnere metalen en blinken uit bij niet-metalen materialen. De aanschafkosten zijn lager, maar de operationele kosten en het onderhoud zijn hoger en vereisen vaker onderhoud.

Kristallasers, die gebruikmaken van Nd:YAG- of Nd:YVO4-kristallen, leveren een hoog uitgangsvermogen en een uitstekende straalkwaliteit. Ze kunnen dikke metalen bewerken, waardoor ze populair zijn in de lucht- en ruimtevaart en de automobielindustrie. Ze zijn echter duurder en vereisen kostbare reparaties.

De keuze voor een lasersnijmachine hangt af van de gemiddelde dikte van uw werkstukken en uw productievolume. Voor zeer nauwkeurig werk aan dunnere onderdelen bieden fiberlasers de beste balans tussen snelheid en kosten. Voor het snijden van dikke platen leveren kristallasers het benodigde vermogen. CO2-systemen blijven een veelzijdige optie voor de verwerking van gemengde materialen. Bepaal uw specifieke eisen om de juiste technologie voor uw metaallasersnijwerkzaamheden te selecteren.

Materialen voor lasersnijden van plaatmetaal

De juiste materiaalkeuze is cruciaal voor het succes van lasersnijden in plaatmetaal. Staal, roestvrij staal en aluminium worden veel gebruikt in industriële toepassingen, elk met een eigen gedrag onder de laserstraal. Het is essentieel om deze verschillen te begrijpen om optimale resultaten te behalen.

Veelgebruikte materialen: staal, roestvrij staal en aluminium

Koolstofstaal reageert voorspelbaar op laserenergie, waardoor het het meest vergevingsgezinde materiaal is om te snijden. Je kunt het bewerken met zuurstof als hulpgas voor hogere snelheden en strakke randen. Roestvast staal vereist stikstof als hulpgas om oxidatie te voorkomen en corrosiebestendigheid te behouden. Aluminiumlegeringen brengen unieke uitdagingen met zich mee vanwege hun reflecterende eigenschappen.

De hoge reflectiviteit van metalen zoals aluminium en koper kan een uitdaging vormen voor oudere CO₂-lasers. Moderne fiberlasers verhelpen dit probleem effectief. De thermische geleidbaarheid blijft echter een uitdaging, ongeacht het lasertype. Een hoge thermische geleidbaarheid vereist een hogere energie-input om de warmteafvoer te compenseren. Overtollige warmte kan kromtrekken en verkleuring veroorzaken. Aluminium, met zijn hoge geleidbaarheid en lage smeltpunt, vereist een zorgvuldige warmtebeheersing om een ​​balans te vinden tussen snijsnelheid en snijkwaliteit.

Diktebereiken en praktische beperkingen

Het vermogen van uw laser bepaalt de maximale dikte die u effectief kunt snijden. De onderstaande tabel toont typische maximale diktes voor een fiberlaser.

Voor de meeste lasersnijtoepassingen in plaatmetaal werkt u binnen een bereik van 0,15 mm tot 25 mm. De maatnauwkeurigheid bedraagt ​​±0,1 mm voor dunnere materialen. Naarmate de dikte toeneemt, worden de toleranties vanzelfsprekend groter. De typische tolerantie is ±0,1 mm voor de meeste plaatmetaaldiktes. Inzicht in deze limieten helpt u bij het kiezen van het beste metaal voor lasersnijden. De eisen van uw project – of het nu gaat om op maat gemaakte roestvrijstalen componenten of een laser gelaste roestvrijstalen luchtkamer – bepalen het geschikte materiaal en de juiste dikte. Metaalsoorten die geschikt zijn voor lasersnijden omvatten deze gangbare kwaliteiten, en uw keuze heeft direct invloed op de snijkwaliteit en de productie-efficiëntie.

Voordelen en beperkingen van lasersnijden van plaatmetaal

Precisie, snelheid en lage vervorming

Lasersnijden biedt een uitzonderlijke precisie die mechanische methoden niet kunnen evenaren. U bereikt toleranties van ±0,1 mm op complexe geometrieën, een niveau dat cruciaal is voor componenten in de lucht- en ruimtevaart en medische apparatuur. De fijn gefocusseerde straal produceert een minimale snijbreedte, waardoor gedetailleerde patronen en een betere materiaalnesting mogelijk zijn dan bij plasmasnijden. Deze precisie komt uw lasersnijprojecten in de plaatbewerking direct ten goede, of u nu een Op maat gemaakt roestvrijstalen tandwielonderdeel of een laser gelaste roestvrijstalen luchtkamerbox.

De warmtebeïnvloede zone blijft aanzienlijk kleiner in vergelijking met andere thermische methoden. De gefocusseerde straal en hoge snijsnelheden behouden de materiaaleigenschappen nabij de snijkant, waardoor kromtrekken en metallurgische veranderingen tot een minimum worden beperkt. Plasmasnijden produceert een bredere snede en ruwere randen, wat uitgebreide nabewerking vereist. Waterstraalsnijden kent geen warmtebeïnvloede zone, maar werkt langzamer bij dunne materialen en introduceert vocht. Lasersnijden biedt snelheid en precisie zonder deze nadelen.

Deze voordelen vertalen zich direct in productie-efficiëntie. U produceert onderdelen sneller met minder nabewerking, waardoor uw totale productiekosten dalen. Het lasersnijproces voor plaatmetaal garandeert een constante kwaliteit van elk onderdeel, zodat uw op maat gemaakte roestvrijstalen componenten aan de exacte specificaties voldoen.

Beperkingen op het gebied van kosten, reflectiviteit en dikte

Ondanks de sterke punten kent metaallasersnijden wel degelijk beperkingen waarmee rekening moet worden gehouden. Reflecterende metalen zoals aluminium en koper weerkaatsen een aanzienlijk deel van de laserstraal terug in de geleidingsvezel. Moderne systemen schakelen zichzelf uit om de stroombron te beschermen, maar elke uitschakeling betekent een verloren onderdeel. Koper is zeer reflecterend, waardoor geavanceerde reflectiebewakingssystemen nodig zijn.

Diktebeperkingen hebben ook invloed op uw productieplanning. Bij maximale dikte ontstaan ​​smeltende metaalplassen, verstrooit de straal en stort de snede in. Uw praktische productielimiet ligt veel lager dan geadverteerd.

Kapitaalkosten vereisen een zorgvuldige afweging. Fiberlasers bieden een superieure elektrische efficiëntie in vergelijking met CO2-lasers, waardoor minder stroomvoorziening nodig is voor een gelijkwaardige output. Fiberlasers hebben echter hogere aanschafkosten. Deze factoren spelen een rol bij de keuze van uw apparatuur. Voor de meeste productieomgevingen bieden fiberlasers, ondanks de hogere initiële investering, een betere economische uitkomst op de lange termijn. De voordelen van het lasersnijproces – precisie, snelheid en lage vervorming – wegen op tegen de beperkingen wanneer u het materiaal en de dikte afstemt op de mogelijkheden van uw machine.

Praktische overwegingen: Hoe snijd je metaal met een laser?

Snijparameters en materiaalvoorbereiding

Het beheersen van lasersnijden van metalen begint met het instellen van drie cruciale parameters: laservermogen, focuspositie en gasdruk. Het laservermogen bepaalt de maximale dikte die kan worden doorboord; dikkere platen vereisen een hoger wattage voor een stabiele snede. De focuspositie regelt de energieverdeling binnen de snede. Een focus van nul, op het oppervlak, produceert de kleinste snede en is geschikt voor dunne platen. Een negatieve focus, onder het oppervlak geplaatst, verhoogt de interne smelting voor een diepere penetratie – ideaal voor roestvrij staal met stikstofondersteuning. Een positieve focus, boven het oppervlak geplaatst, verbreedt de snede en verbetert de zuurstofreactie, waardoor dit de voorkeur geniet bij het snijden van koolstofstaal.

Hulpgas heeft een dubbele functie: het verwijdert gesmolten materiaal en bevordert chemische reacties. Zuurstof voedt een exotherme reactie bij koolstofstaal, terwijl stikstof onder hoge druk oxidatie voorkomt voor schone randen bij roestvrij staal en aluminium.

De voorbereiding van het oppervlak heeft een directe invloed op de snijkwaliteit. Volg deze stappen voordat u materiaal in uw lasersnijmachine plaatst:

1. VoorreinigingVeeg de metalen platen af ​​met een pluisvrije doek en isopropylalcohol om stof, olie en vingerafdrukken te verwijderen die onder de lichtstraal zouden kunnen inbranden.

2. Beschermende coatingsBreng een tijdelijke, verwijderbare, laserbestendige spray aan om oxidatie en verkleuring door hitte te verminderen.

3. MaskeringsfoliesGebruik voorgemonteerde zelfklevende folies op roestvrij staal of geborsteld aluminium; verwijder deze na het snijden om een ​​onbeschadigde afwerking te onthullen.

Veiligheids-, onderhouds- en kostenfactoren

Het bedienen van lasersnijmachines voor plaatmetaal vereist strenge veiligheidsprotocollen. U moet een geschikte laserbril dragen en ervoor zorgen dat de snijruimte goed geventileerd is om de rook af te voeren. Regelmatig onderhoud van de optiek en de nozzles voorkomt straalvervorming en zorgt voor consistente snijprestaties. CNC-lasersnijmachines zetten uw digitale tekeningen direct om in onderdelen, maar hiervoor zijn ervaren operators nodig die de parameterinstellingen begrijpen.

Na het snijden worden uw productieproces compleet gemaakt met aanvullende diensten. Geautomatiseerde ontbraammachines verwijderen bramen en ronden randen af, waardoor consistentie gegarandeerd is vóór het lassen of lakken. Volledig programmeerbare kantbanken verzorgen de buigbewerkingen. Ons eigen lasteam assembleert componenten van roestvrij staal, koolstofstaal en aluminium. Poedercoating zorgt voor een duurzame, hoogwaardige afwerking. Dankzij deze geïntegreerde mogelijkheden is metaallasersnijden geschikt voor snelle prototyping, op maat gemaakte plaatwerkonderdelen en industriële constructiecomponenten – alles van één betrouwbare partner.

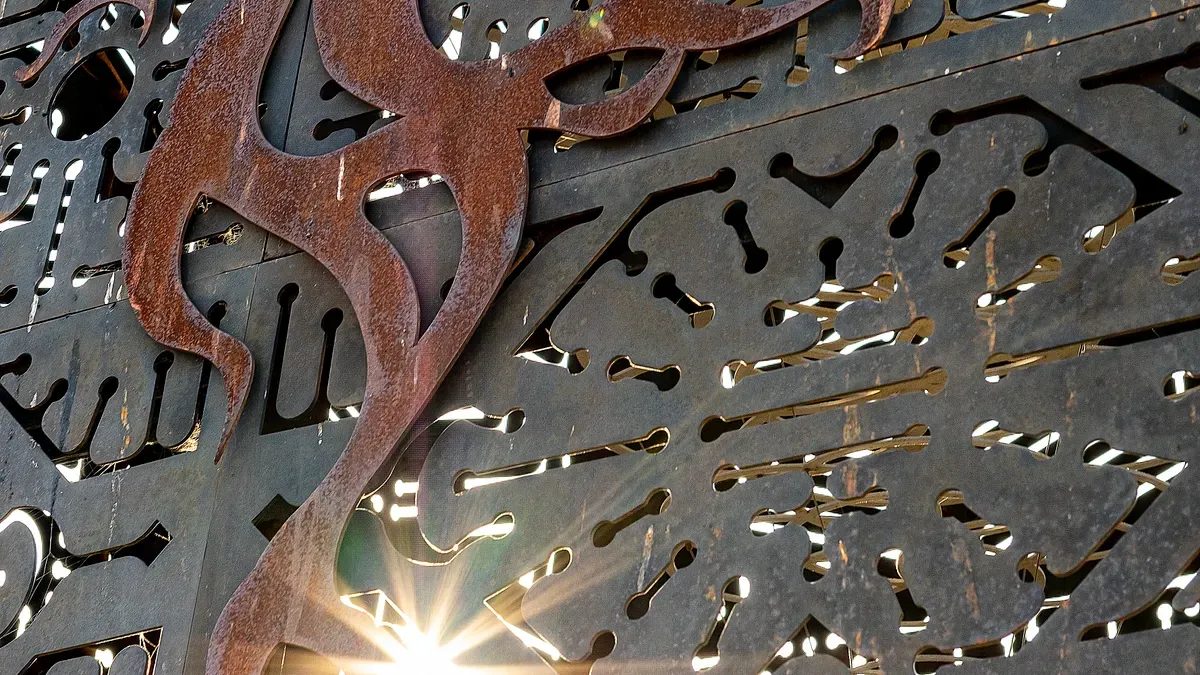

Toepassingen: Op maat gemaakte roestvrijstalen onderdelen en laser gelaste luchtkamerbehuizingen

Ontwerpen van op maat gemaakte roestvrijstalen onderdelen voor precisiedoeleinden

Uw plaatmetaal Lasersnijservice Zet digitale tekeningen om in functionele componenten voor veeleisende industrieën. De onderstaande tabel toont typische toepassingen die u met deze technologie kunt realiseren.

Om nauwe toleranties te bereiken bij complexe geometrieën, dient u de beste praktijken voor plaatmetaalontwerp te volgen, zoals rekening houden met materiaaldikte en speling tussen de onderdelen. Deze metaallaser-snijmethode garandeert een betrouwbare assemblage zonder concessies te doen aan de precisie.

Laser-gelaste luchtkamerboxen: proces en voordelen

Laserlassen vormt een perfecte aanvulling op uw snijwerkzaamheden door sterke, lekvrije verbindingen te creëren voor op maat gemaakte roestvrijstalen constructies. Het proces maakt gebruik van een beschermgas om het lasgebied te beschermen en zo sterke, lekvrije afdichtingen te garanderen. Deze combinatie van snijden en lassen levert een hoge precisie (±0,1 mm), minimale warmte-beïnvloede zones en contactloze verwerking. Deze eigenschappen voorkomen micro-scheurtjes en thermische vervorming, waardoor luchtdichte afdichtingen worden gewaarborgd. De gecontroleerde inerte omgeving voorkomt oxidatie en zorgt voor schone, contaminatievrije lassen. Uw eindproduct heeft gladde, luchtbelvrije naden die de lekvrije prestaties bevestigen. Deze geïntegreerde aanpak – van lasersnijden van plaatmetaal tot eindmontage – levert uitzonderlijke kwaliteit voor uw meest veeleisende toepassingen.

Lasersnijden van plaatmetaal biedt ongeëvenaarde precisie en snelheid, maar succes hangt af van de materiaalkeuze, dikte en juiste instellingen. Evalueer de complexiteit, het volume en de tolerantie-eisen van uw project zorgvuldig. Werk samen met een professionele dienstverlener die totaaloplossingen biedt – snijden, lassen en afwerken. Deze aanpak garandeert een consistente kwaliteit voor elk onderdeel. Neem vandaag nog contact met ons op voor een vrijblijvende offerte en technisch advies over uw behoeften op het gebied van metaallasersnijden.

Veelgestelde vragen

Welke diktes kunt u verwerken met lasersnijden van plaatmetaal?

U kunt materialen verwerken met een dikte van 0,15 mm tot 25 mm. De maatnauwkeurigheid blijft ±0,1 mm, zelfs bij dunnere materialen, wat zorgt voor strakke randen en een constante kwaliteit.

Welke aanvullende diensten biedt u naast lasersnijden nog meer aan?

Naast lasersnijden omvat de service ook ontbramen, buigen, lassen en oppervlakteafwerking. Deze complete oplossing verkort de doorlooptijden en vereenvoudigt het leveranciersbeheer.

Hoe waarborgt u de kwaliteit van op maat gemaakte roestvrijstalen onderdelen?

Door strenge inspectieprocessen wordt elk onderdeel gecontroleerd aan de hand van uw specificaties. CNC-machines garanderen een constante nauwkeurigheid gedurende de gehele productiecyclus.
