Hoe plaatwerktekeningen voor de productie op te stellen: 10 details die ingenieurs moeten specificeren

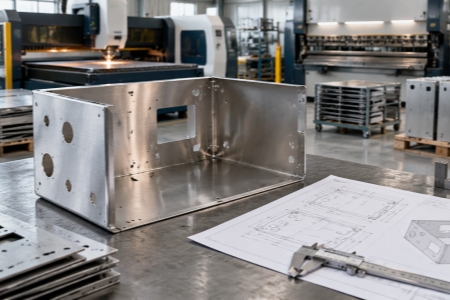

Een plaatwerktekening kan er compleet uitzien, maar toch belangrijke vragen over de productie onbeantwoord laten. Voor een fabrikant kan ontbrekende informatie over materiaal, dikte, buigrichting, toleranties, oppervlaktebehandeling of montage-eisen leiden tot verzoeken om verduidelijking, herziene offertes of productievertragingen.

Voor inkoopteams en werktuigbouwkundigen doet een goede tekening meer dan alleen het eindproduct beschrijven. De tekening moet voldoende informatie bevatten voor de fabrikant om te begrijpen wat gecontroleerd moet worden, wat kan variëren en welke eigenschappen cruciaal zijn voor de prestaties van de toepassing.

Deze handleiding richt zich op de informatie die het meest van invloed is op de bewerking van plaatmetaal, met name voor behuizingen, beugels, panelen, kasten en andere gefabriceerde metalen onderdelen.

1. Specificeer de materiaalkwaliteit duidelijk.

De materiaalkeuze beïnvloedt de sterkte, corrosiebestendigheid, vormbaarheid, lasbaarheid, oppervlakteafwerking en uiteindelijk de kosten. Het enkel vermelden van "staal" of "roestvrij staal" is zelden voldoende voor de productie.

Als het onderdeel wordt blootgesteld aan vocht, chemicaliën, weersomstandigheden of corrosieve omgevingen, moeten de materiaaleisen vóór de fabricage worden vastgesteld in plaats van te vertrouwen op oppervlaktebehandeling om een ​​ongeschikt basismateriaal te compenseren.

2. Definieer de plaatdikte in plaats van te vertrouwen op de nominale sterkte.

Twee onderdelen gemaakt van hetzelfde materiaal kunnen zich heel verschillend gedragen als hun dikte verschilt. De plaatdikte beïnvloedt de buigkracht, de minimale buigradius, de stijfheid van het onderdeel, het gewicht en de lasparameters.

Een beugel die bijvoorbeeld alleen wordt aangeduid als "roestvrijstalen beugel" laat diverse productievariabelen onbeantwoord. Een nuttigere tekening zou de exacte kwaliteit en dikte vermelden en de cruciale afmetingen van het eindproduct aangeven.

De dikte moet ook consistent zijn in het gehele tekeningpakket. Als een vlak patroon, een 3D-model en een 2D-tekening verschillende diktewaarden vertonen, moet de leverancier mogelijk de productie stilleggen totdat de discrepantie is opgelost.

3. Geef de bochtlocaties en de bochtrichting aan.

Buigen is een van de meest voorkomende oorzaken van maatafwijkingen tussen een CAD-model en een afgewerkt plaatmetalen onderdeel. Ingenieurs moeten buiglijnen, buighoeken en belangrijke binnen- en buitenmaten duidelijk aangeven.

Wanneer een bepaalde radius functioneel belangrijk is, moet dit expliciet worden vermeld. Anders kan de fabrikant een praktische gereedschapscombinatie kiezen op basis van het materiaal en de dikte.

Voor projecten waarbij herhaaldelijk snijden, vormen en maatnauwkeurigheid vereist zijn, is het raadzaam om met een Precisieplaatbewerking Het kan ingenieurs ook helpen beoordelen of de opgegeven geometrie praktisch uitvoerbaar is voor de productie.

4. Kritische dimensies identificeren

Niet elke afmeting van een plaatmetalen onderdeel vereist dezelfde mate van controle. Het behandelen van elke meting als even kritisch kan de productiekosten en de inspectietijd onnodig verhogen.

Een betere aanpak is om de afmetingen te bepalen die direct van invloed zijn op de montage, afdichting, elektrische speling, bevestiging of interactie met een ander onderdeel.

Op een elektrische behuizing kan bijvoorbeeld de positie van een montagegatenpatroon belangrijker zijn dan een niet-functionele buitenrandafmeting. De tekening moet dit onderscheid duidelijk maken.

Voor precisietoepassingen kunnen ingenieurs gebruikmaken van geschikte geometrische toleranties of duidelijk gedefinieerde maattoleranties in plaats van onnodig krappe toleranties toe te voegen aan elk onderdeel.

5. Bepaal de afmetingen en locaties van de gaten nauwkeurig.

Gaten worden vaak gebruikt voor bevestigingsmiddelen, montage, ventilatie, kabeldoorvoer, scharnieren, handgrepen en elektrische componenten. De diameter en positie van de gaten kunnen een directe invloed hebben op de uiteindelijke montage.

Specificeer voor een productietekening het volgende:

• Gatdiameter of toepasselijke gatnorm
• Locatie van het midden van het gat
• Hoeveelheid
• Schroefdraadspecificatie indien van toepassing
• Vereisten voor verzinkboren of verzinkboren
• Positietolerantie indien vereist

Bij herhaalde gaten is het aan te raden de afmetingen te bepalen aan de hand van een duidelijk referentiepunt of patroon, in plaats van een lange reeks afmetingen te creëren. Dit vermindert de opeenhoping van maatafwijkingen en maakt inspectie eenvoudiger.

6. Vermeld de eisen voor de oppervlakteafwerking afzonderlijk.

"Goede oppervlakteafwerking" is geen voldoende precieze productie-eis. De oppervlaktebehandeling moet het beoogde proces specificeren en, indien relevant, de gewenste uitstraling of prestaties.

Het is ook nuttig om oppervlakken te identificeren die vrij moeten blijven van zichtbare markeringen. Dit is met name belangrijk voor frontpanelen, behuizingen van apparatuur en componenten die direct met de klant in contact komen.

7. Leg de las- en montage-eisen uit.

Een tekening moet laten zien welke onderdelen gelast zijn, hoe ze gepositioneerd zijn en welke lassen functioneel belangrijk zijn. Als het eindproduct na het lassen maatnauwkeurigheid vereist, moet die eis ook worden vermeld.

Voor gefabriceerde assemblages kan de volgende informatie nuttig zijn:

• Laslocatie
• Lastype
• Lasgrootte waar nodig
• Vereiste voor continu of intermitterend lassen
• Uiterlijke eisen aan de zichtbare zijde
• Nabewerkingseisen na het lassen
• Afmetingen van de eindmontage

Niet elke lasverbinding vereist een zeer gedetailleerde specificatie. Het doel is om de fabrikant voldoende informatie te geven om de functionele eisen te begrijpen, zonder de productiemethode onnodig te beperken.

Bij grotere constructies is dit met name belangrijk wanneer het uiteindelijke onderdeel een perfecte uitlijning moet behouden tussen meerdere panelen, beugels of structurele elementen. Een duidelijke montagetekening kan problemen voorkomen die na het lassen moeilijk te verhelpen zijn.

8. Voeg indien van toepassing het vlakke patroon of de fabricagegegevens toe.

Een voltooid 3D-model beschrijft de uiteindelijke geometrie, maar de fabricage van plaatmetaal begint met een vlakke plaat. De relatie tussen het afgewerkte onderdeel en het ontwikkelde vlakke patroon hangt af van de materiaaldikte, de buigradius, het gereedschap en het fabricageproces.

Om die reden werken productieteams vaak met CAD-bestanden in combinatie met 2D-productietekeningen. Wanneer een klant een vlak patroon aanlevert, moet dit worden beschouwd als gecontroleerde productie-informatie en worden vergeleken met de definitieve tekeningrevisie.

Voor onderdelen zoals een Op maat gemaakte metalen plaatpanelenDe tekening moet duidelijk onderscheid maken tussen uitgesneden en gevormde onderdelen. Gatenpatronen, bevestigingspunten, buigingen, materiaaldikte en oppervlaktebehandeling moeten allemaal overeenkomen met de meest recente versie.

9. Vermeld de vereiste inspectiepunten

Inspecties verlopen veel efficiënter wanneer de tekening aangeeft wat er precies gecontroleerd moet worden. Een productie-inspectieplan kan zich vervolgens richten op afmetingen en kenmerken die de functionaliteit beïnvloeden.

Bij projecten met kasten en frames moet tijdens de inspectie ook rekening worden gehouden met de relatie tussen de afzonderlijke onderdelen na de montage. Een component kan weliswaar aan de individuele afmetingen voldoen, maar toch een montageprobleem veroorzaken als de cumulatieve variatie niet wordt gecontroleerd.

10. Beheer tekeningrevisies en bestandconsistentie

Zelfs een technisch correcte tekening kan productieproblemen veroorzaken als de leverancier meerdere versies van hetzelfde onderdeel ontvangt.

Elke productietekening moet een revisie-identificatie en revisiegeschiedenis hebben. Wanneer een afmeting, materiaal, gatpositie, afwerking of montage-eis verandert, moet de revisie duidelijk aangeven wat er is gewijzigd.

De 2D-tekening, het 3D CAD-model, het patroon, de stuklijst en de inkooporder moeten, indien mogelijk, naar dezelfde revisie verwijzen. Deze eenvoudige procedure voor documentbeheer kan een veelvoorkomend productieprobleem voorkomen: het produceren van het juiste onderdeel op basis van een verouderd bestand.

Dit is met name belangrijk voor een Fabricage van een kastframe van plaatmetaal Een project waarbij verschillende afzonderlijke onderdelen mogelijk moeten worden gesneden, gebogen, gelast, bevestigd, afgewerkt en geassembleerd volgens één gecontroleerde productrevisie.

Een praktische beoordeling van tekeningen vóór de offerteaanvraag.

Voordat ingenieurs en inkopers een plaatwerkproject naar een toeleverancier sturen, kunnen ze de volgende korte checklist raadplegen:

Van tekening tot productie

Een goed voorbereide tekening geeft een plaatbewerker een veel duidelijker productiedoel. Het stelt leveranciers ook in staat om potentiële problemen te signaleren vóór de productie, in plaats van nadat de eerste batch is voltooid.

Bij projecten met complexe gevormde onderdelen, behuizingen, beugels, kasten of gelaste constructies is de meest bruikbare tekening niet per se die met de meeste afmetingen. Het is de tekening die de kritische eisen duidelijk scheidt van de normale productievariatie.

In de offertefase geeft het aanleveren van gegevens over het materiaal, de dikte, de afmetingen, de toleranties, de oppervlaktebehandeling, de montage-eisen, de jaarlijkse of batchhoeveelheid en de relevante CAD-bestanden het productieteam de informatie die nodig is om het proces te beoordelen en een betrouwbaardere offerte op te stellen.
