Thermisch beheer bij de fabricage van plaatmetaal: berekening van de warmteafvoer voor industriële behuizingen

Naarmate de componentdichtheid in industriële automatisering en energieopslag toeneemt, verandert de fysieke behuizing van deze systemen van een eenvoudige beschermende schaal in een actief thermisch beheersysteem. Apparatuuruitval treedt zelden direct op; het is doorgaans het gevolg van langdurige blootstelling aan bedrijfstemperaturen die de door de fabrikant gespecificeerde limieten overschrijden. Het ontwerpen van een systeem dat warmte effectief afvoert, vereist een nauwkeurige materiaalkeuze, berekende perforatieverhoudingen en inzicht in het thermodynamische gedrag binnen beperkte metalen ruimtes.

Dit document beschrijft de technische variabelen die nodig zijn om thermische belastingen in op maat gemaakte hardware te berekenen en te beheren, en gaat daarbij verder dan eenvoudige ventilatie en richt zich op berekende thermodynamische regeling.

Materiaalselectie: thermische geleidbaarheid versus emissiviteit

Het primaire mechanisme voor passieve koeling in een afgesloten, niet-geventileerde ruimte is geleiding door de metalen wanden, gevolgd door natuurlijke convectie en straling vanaf het buitenoppervlak. De gekozen legering bepaalt de efficiëntie van deze overdracht. Thermische geleidbaarheid meet hoe snel warmte zich door de materiaaldikte verplaatst, terwijl emissiviteit meet hoe effectief het oppervlak warmte afvoert.

Zacht staal (SPCC) en aluminium (AL5052/AL6061) gedragen zich heel verschillend onder thermische belasting. Aluminium geleidt warmte ongeveer vier keer sneller dan koolstofstaal en fungeert daardoor als een uitstekende warmteafvoer. Onbehandeld, glanzend aluminium heeft echter een zeer lage emissiviteit, wat betekent dat het moeite heeft om die warmte naar de omgeving af te geven. Om aluminium te optimaliseren voor warmteafvoer, moet het geanodiseerd of gepoedercoat worden, wat de emissiviteit aanzienlijk verhoogt.

Voor afgesloten behuizingen die in hete buitenomgevingen worden gebruikt, is het noodzakelijk om het exacte oppervlak te berekenen dat nodig is om het interne vermogen af ​​te voeren. De algemene formule voor de temperatuurstijging in een afgesloten behuizing is ΔT = P / (k × A), waarbij P het interne vermogensverlies in Watt is, A het blootgestelde oppervlak in vierkante meters en k een constante die de warmteoverdrachtscoëfficiënt vertegenwoordigt (doorgaans 5-6 W/m²K voor vrije convectie in lucht).

Het berekenen van perforatieverhoudingen voor actieve koeling

Wanneer de interne warmteontwikkeling de capaciteit van passieve oppervlaktestraling overschrijdt, wordt geforceerde luchtconvectie via koelventilatoren noodzakelijk. In dergelijke gevallen bepaalt de fysieke geometrie van de ventilatieopeningen de efficiëntie van de ventilatoren. Een veelgemaakte ontwerpfout is het niet afstemmen van de open oppervlakteverhouding van het plaatmetaal op de vereiste CFM (kubieke voet per minuut) van het koelsysteem.

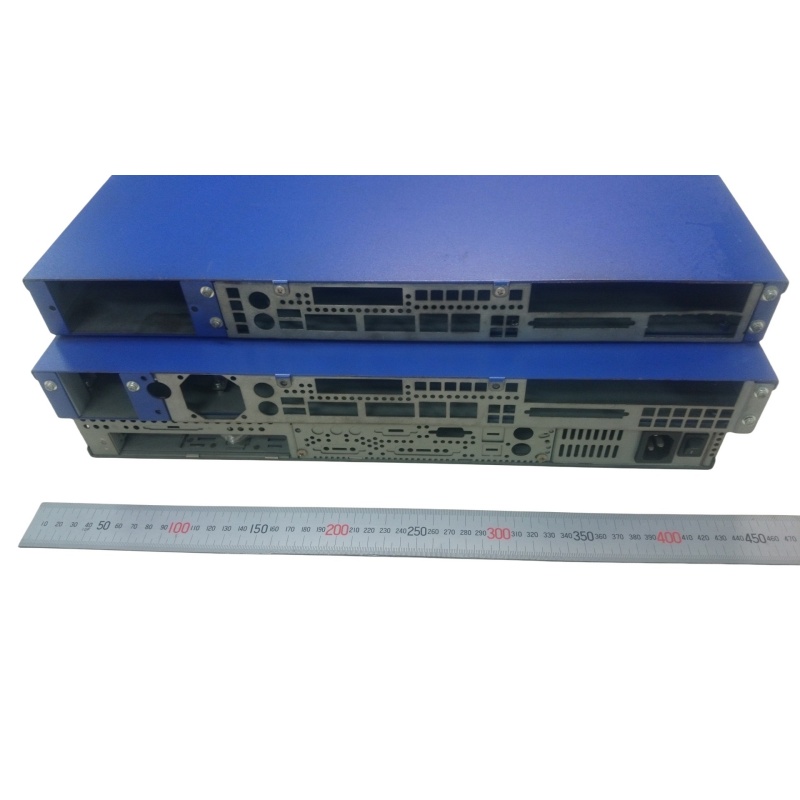

Bij het specificeren van een Op maat gemaakt rackmontagechassis van plaatmetaal Voor IT- of telecomtoepassingen vormen de perforatiepatronen van de voor- en achterdeur een ernstig knelpunt als ze niet correct berekend zijn. Standaard ronde gaten in een vierkant raster hebben zelden een open oppervlakte van meer dan 45%. Om serverventilatoren met hoge snelheid te kunnen plaatsen, moeten fabrikanten een verspringend zeshoekig perforatiepatroon gebruiken. De zeshoekige geometrie zorgt voor een minimale hoeveelheid metaal tussen de gaten, terwijl de structurele stijfheid behouden blijft, waardoor de verhouding tussen open oppervlakte en ventilator dichter bij 63-70% komt.

Luchtweerstand zorgt ervoor dat er statische druk in de behuizing ontstaat. Als de statische druk de werkingscurve van de axiale ventilatoren overschrijdt, neemt de luchtstroom aanzienlijk af en kan er binnen enkele minuten sprake zijn van thermische oververhitting. Ingenieurs moeten de totale benodigde CFM berekenen met de formule: CFM = (Q × 3,16) / ΔT, waarbij Q de totale warmteontwikkeling in Watt is en ΔT de maximaal toelaatbare temperatuurstijging in graden Fahrenheit.

Beheer van lokale warmte- en zonnebelasting in energieopslag.

De thermische dynamiek verandert aanzienlijk bij het ontwerpen van chemische energieopslag, met name in buitenomgevingen. Robuuste accubak van plaatstaal Er moet rekening worden gehouden met zowel de interne ontladingswarmte (Joule-verwarming van de cellen) als de externe omgevingsstraling van de zon. Lithium-ionmodules zijn zeer gevoelig voor temperatuurverschillen; als de cellen bovenin de behuizing 5 °C warmer zijn dan de cellen onderin, versnelt de degradatie van de batterij aanzienlijk en wordt de totale levensduur van het systeem verkort.

Om thermische stratificatie tegen te gaan, vereist de interne constructie van plaatmetaal nauwkeurig ontworpen schotten. In plaats van de batterijen simpelweg op een vlakke achterplaat te monteren, gebruiken fabrikanten CNC-gevouwen interne scheidingswanden om koele lucht direct over de koelribben van het batterijbeheersysteem (BMS) te leiden voordat deze de celmodules bereikt. Bovendien maken buitensystemen gebruik van een dubbelwandige constructie. Een secundaire externe metalen laag fungeert als zonnescherm, waardoor een luchtspleet van 15 tot 25 mm ontstaat tussen de buitenlaag en de primaire behuizingswand. Naarmate de buitenlaag opwarmt door de zon, stijgt de lucht in de spleet op natuurlijke wijze door het schoorsteeneffect, waardoor koele lucht van onderaf wordt aangezogen en de warmtebelasting van de zon actief wordt afgevoerd voordat deze het interne compartiment binnendringt.

Structurele integriteit onder hoge thermische belasting

Hitte beschadigt niet alleen elektronische componenten; het verandert ook de fysieke afmetingen van de metalen behuizing. De thermische uitzettingscoëfficiënt (CTE) geeft aan hoeveel een materiaal uitzet wanneer het opwarmt. Hoewel een uitzetting van enkele millimeters verwaarloosbaar lijkt, veroorzaakt dit ernstige mechanische spanning in nauw gereguleerde assemblages.

Bij gebruik bij aanhoudende interne temperaturen boven 65 °C, een Op maat gemaakt frame voor industriële apparatuurkasten Het materiaal ondergaat een aanzienlijke thermische uitzetting. Als de staanders van aluminium zijn gemaakt (thermische uitzettingscoëfficiënt: 23,6 µm/m·°C) en de interne montagerails van koolstofstaal (thermische uitzettingscoëfficiënt: 12,0 µm/m·°C), zullen de twee metalen met volledig verschillende snelheden uitzetten. Over een verticale overspanning van twee meter kan deze differentiële uitzetting klinknagels afbreken, deurscharnieren vast laten lopen en interne DIN-rails kromtrekken. Om dit te voorkomen, gebruiken constructeurs sleufvormige montagegaten met zwevende bevestigingssystemen (zoals PTFE-ringen of borgmoeren) waar de verschillende legeringen elkaar kruisen. Hierdoor kan het metaal vrij uitzetten en krimpen langs één as zonder de structurele integriteit van het frame in gevaar te brengen.
