Hoe u online op maat gemaakte, robuuste metalen beugels kunt ontwerpen en bestellen

Om te ontwerpen en te bestellen Op maat gemaakte, zware metalen beugels Om online een offerte aan te vragen, moet u eerst de exacte werkbelasting, krachtvectoren, gatenconfiguraties en montageruimtebeperkingen definiëren. Vervolgens selecteert u dikwandig plaatmetaal, maakt u uw 2D- of 3D-CAD-modellen aan en uploadt u deze direct naar online offerteplatformen voor onmiddellijke productie.

Belangrijkste conclusies

• Bereken de benodigde belasting en voeg verstevigingsplaten toe om de punten die zwaar belast worden te versterken.

• Kies voor sterke materialen en beschermende coatings om roest en kromtrekken te voorkomen.

• Upload nauwkeurige STEP- of DXF CAD-bestanden online voor snelle productie.

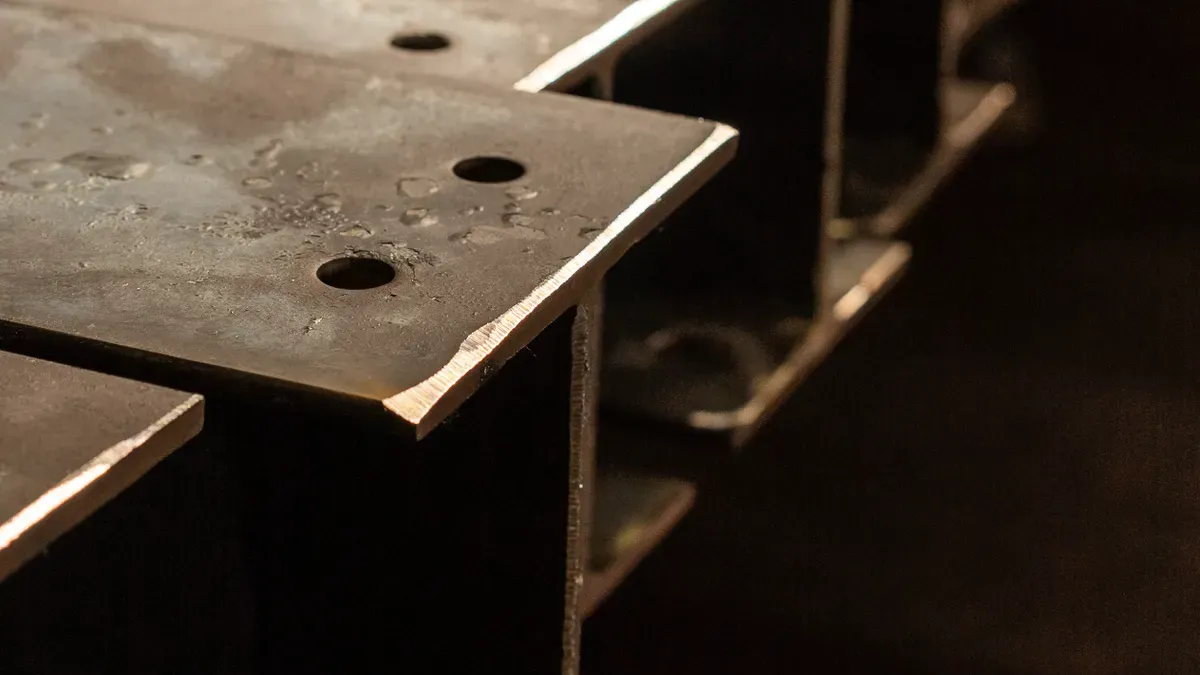

Op maat gemaakte, zware metalen beugels van Engineering

Het ontwerpen van betrouwbare constructieonderdelen vereist zorgvuldige planning en exacte technische parameters. Fysieke gewichtseisen moeten worden omgezet in precieze geometrische vormen. Een goede engineering voorkomt structurele vermoeidheid, permanente vervorming en defecten aan apparatuur onder extreme bedrijfsomstandigheden.

Het berekenen van de draagkracht en de spanningspunten.

Voordat u uw componenten produceert, moet u zowel de statische als de dynamische belastingen berekenen. Statische belastingen vertegenwoordigen het gewicht van een niet-bewegend object, terwijl dynamische belastingen rekening houden met trillingen, stoten en bewegingen. Bereken de totale krachtverdeling over elk montagevlak om absolute stabiliteit te garanderen.

Pro-tip: Hanteer altijd een veiligheidsfactor tussen 1,5 en 3,0, afhankelijk van de toepassing. Montagesystemen voor industriële machines vereisen een hogere veiligheidsmarge dan standaard wandmontagesystemen.

Identificeer de punten met hoge spanning waar de beugel buigt of aansluit op de draagconstructie. Krachtvectoren concentreren de grootste spanning direct op de buigradii en de bevestigingspunten. U kunt spanningsconcentraties verminderen door driehoekige verstevigingsplaten of verticale verstevigingen langs de buighoek aan te brengen. Deze elementen verdelen de kracht gelijkmatig en verhogen de stijfheid zonder overmatig materiaalgewicht toe te voegen.

Voor specialistische constructietoepassingen, zoals een Op maat gemaakt frame voor een kast voor industriële apparatuurEen nauwkeurige belastingberekening garandeert een lange levensduur, zelfs bij continu zwaar gebruik.

Optimalisatie van gatenpatronen en plaatsing van bevestigingsmiddelen

Strategische plaatsing van de montagegaten zorgt voor maximale draagkracht en voorkomt materiaalafschuiving. Houd een minimale afstand aan van tweemaal de materiaaldikte tussen de randen van de gaten en de buitenste randen van de beugel. Gaten te dicht bij een rand plaatsen verzwakt het omringende metaal.

Voorkomen gaten boren Na lasersnij- en buigprocessen, omdat nabewerking de maatnauwkeurigheid vermindert, kunt u beter alle gatgeometrieën direct in uw oorspronkelijke CAD-model programmeren.

Kies de juiste bevestigingsmiddelen op basis van de vereiste schuif- en trekbelasting:

• Zeskantbouten van klasse 8: Ideaal voor machineframes die aan hoge trillingen worden blootgesteld.

• Structurele ankerbouten: Essentieel voor het direct vastzetten van zware constructies in betonnen funderingen.

• Verzonken bevestigingsmiddelen: Perfect voor vlakke montage op gladde buitenbehuizingen.

Voldoende speling tussen de bevestigingsschroeven voorkomt dat ze vastlopen tijdens de uiteindelijke montage. Gebruik sleufgaten als u tijdens de eindmontage meer flexibiliteit nodig hebt bij het uitlijnen.

Zelfgemaakte metalen plankdragers ontwerpen voor zware lasten

Het creëren van opslagsystemen met een hoge capaciteit vereist nauwkeurige ontwerp en meting Vanaf het begin moet u de locatie van de muurstijlen, de draagkracht van de muurankers en de diepte van de planken beoordelen. Diepere planken vergroten de fysieke hefboomwerking, waardoor de trekkracht op de bovenste muurbevestigingen toeneemt.

Wanneer je monteert zelfgemaakte metalen plankdragers Voor industriële opslag of een compacte werkplaatsopstelling met veel gereedschap, verlengt u de verticale poot om meerdere bevestigingspunten langs de stijl te bedekken. Deze configuratie verdeelt de trekkrachten over een groter oppervlak.

Engineering op maat gemaakte, zware metalen beugels Online kunt u de exacte flensafmetingen, de locaties van de gaten en de verstevigingsribben specificeren, rechtstreeks afgestemd op uw eigen ontwerp.

Het kiezen van materialen en afwerkingen met hoge sterkte

Door het juiste materiaal en de juiste beschermende afwerking te kiezen, wordt structureel falen voorkomen.

Vergelijking van staal, roestvrij staal en aluminium

De juiste legering kiezen bepaalt de uiteindelijke duurzaamheid en draagkracht van uw onderdeel. Koolstofstaal biedt een ongelooflijke structurele sterkte voor zware machineframes. Roestvrij staal is bestand tegen zware omgevingsomstandigheden en chemicaliën. Aluminium extrusies bieden een superieure sterkte-gewichtsverhouding voor modulaire constructiebeugels, waardoor een sterke structurele ondersteuning mogelijk is met een lager componentgewicht en een grotere veelzijdigheid.

Het bepalen van de dikte en maat van plaatmetaal

Dikkere plaatmaterialen kunnen hogere mechanische belastingen aan en buigen minder door onder dynamische krachten. Dikkere materialen veranderen echter de buigparameters tijdens het vormen met een CNC-kantbank. Bij luchtbuigen op een kantbank schaalt de binnenste buigradius rechtstreeks lineair met de toenemende plaatdikte. U moet de geometrie van uw CAD-bestand aanpassen om deze grotere buigradii te kunnen verwerken.

Het aanbrengen van beschermende oppervlaktecoatings

Onbewerkt metaal degradeert snel zonder de juiste oppervlaktebescherming. U moet het afwerkingsproces afstemmen op uw gebruiksomgeving:

🛠️ Snelle tip: Poedercoating biedt uitstekende krasbestendigheid voor machineframes binnenshuis. Gebruik thermisch verzinken of zinkplateren om stalen onderdelen buitenshuis te beschermen tegen extreme vochtigheid en roest.

Wanneer u kiest voor op maat gemaakte, robuuste metalen beugels of Custom Heavy Duty Metal Brackets voor speciale apparatuurbehuizingen, zorgen hoogwaardige afwerkingen ervoor dat de mechanische integriteit behouden blijft en een professionele, industriële uitstraling wordt verkregen.

CAD-bestanden voorbereiden en online bestellen

Digitale workflows stroomlijnen de overgang van het eerste digitale ontwerp naar de uiteindelijke constructie. Online platforms accepteren nauwkeurige CAD-bestanden direct, waardoor de handmatige verwerkingstijd wordt verkort en kostbare communicatievertragingen worden voorkomen.

Het voorbereiden van 2D- en 3D-CAD-bestandsformaten

U moet uw technische bestanden correct formatteren voordat u ze uploadt naar portals voor de fabricage van op maat gemaakte beugels. Digitale machines lezen standaard 3D-bestandsformaten zoals STEP en IGES voor een complete geometrische analyse. Export van vlakke profielen in 2D DXF- of DWG-formaat ondersteunt geautomatiseerde gereedschapspaden voor de productie van vlakke platen.

Volg de precieze exportinstellingen om de exacte fysieke verhoudingen te behouden:

Duidelijke CAD-modellen leveren betrouwbare fysieke onderdelen op. Volg deze belangrijke stappen voor de voorbereiding van uw bestanden:

• Exportschaal: Maak en exporteer alle CAD-bestanden op een strikte schaal van 1:1, bij voorkeur in inches of millimeters.

• Schone geometrie: Deactiveer of verwijder overbodige hulplijnen en geprojecteerde geometrie uit schetsen vóór het exporteren.

• STEP Exportinstellingen: Werk en exporteer op componentniveau in plaats van op bodyniveau om ervoor te zorgen dat de STEP-formaatoptie beschikbaar is en correct wordt geëxporteerd.

Complexe assemblages vereisen de export van individuele componenten. Bijvoorbeeld, het ontwerpen van een OEM-service voor de fabricage en assemblage van plaatstalen accubakken Vereist aparte bestanden voor elke beugel, structurele flens en buitenpaneel om een ​​nauwkeurige laserbewerking te garanderen.

Navigeren door online fabricage en direct offertes aanvragen

Moderne webinterfaces analyseren uw geüploade bestanden direct. Deze platforms evalueren automatisch het materiaalvolume, de plaatdikte, het aantal buigingen en de gereedschapspaden.

Online platformen voor maatwerk bieden aanzienlijke voordelen ten opzichte van traditionele aankoopkanalen:

Geautomatiseerde software biedt realtime feedback op het ontwerp zodra het bestand is geüpload. Het systeem waarschuwt u direct als een gat te dicht bij een rand zit of als een buigradius de fysieke limieten van het gereedschap overschrijdt. Hogesnelheidslasersnijmachines beginnen direct na goedkeuring van het bestand met het snijden van de metalen plaat, waarna geautomatiseerde CNC-kantbanken het metaal in nauwkeurige driedimensionale profielen buigen. Gestroomlijnde online plaatbewerkingsdiensten verwerken materiaaldiktes tot 0,125 inch (3,17 mm) en bieden snelle levertijden zonder minimale bestelhoeveelheden.

Het afronden van orderproeven en productietoleranties

Het controleren van de definitieve digitale orderproeven zorgt ervoor dat uw componenten voldoen aan strikte fysieke pasvormspecificaties. Standaard productienormen zijn van toepassing op nauwkeurige, computergestuurde processen. De industriële standaard ISO 2768-mK definieert algemene grenzen. De aanduiding m (medium) stelt lineaire toleranties in, terwijl K regelt geometrische parameters zoals vlakheid en loodrechtheid.

Door de opeenstapeling van variaties kunnen de bevestigingsgaten tijdens de uiteindelijke montage bij complexe plaatwerkvormen verkeerd uitgelijnd raken. Houd rekening met deze factoren tijdens de eindbeoordeling van het ontwerp:

💡 Ontwerptip: Naarmate het aantal bevestigingsmiddelen in een patroon toeneemt, vereist de totale geaccumuleerde foutmarge strengere productielimieten voor individuele gaten. Vervang standaard ronde gaten door sleuven om zelfuitlijnende landingszones te creëren over profielen met meerdere buigingen.

Zorgvuldige voorbereiding van de bestanden en controle van de toleranties garanderen dat uw op maat gemaakte, robuuste metalen beugels direct gebruiksklaar in uw apparatuurframes worden geleverd.

Het ontwerpen van op maat gemaakte, robuuste metalen beugels vereist duidelijke constructiespecificaties, zeer sterke metalen, dynamische afwerkingen en nauwkeurige CAD-uploads. Bekijk deze checklist voordat u uw bestelling plaatst:

• Controleer de maattoleranties en de uitlijning van de gaten.

• Controleer de juiste buigradii voor de plaatdikte.

• Specificeer de beschermende oppervlaktecoatings.

• Controleer de afmetingen van de hardware en de compatibiliteit van de bevestigingsmaterialen.

Upload uw CAD-modellen vandaag nog naar ons online fabricageplatform om direct een prijsopgave te ontvangen en uw projectworkflow te versnellen!

Veelgestelde vragen

💡 Snel antwoord nodig? Neem deze veelgestelde vragen door voordat u uw CAD-modellen voor aangepaste beugels online indient.

Welke bestandsformaten moet ik uploaden voor het laten maken van een beugel op maat?

Upload 3D STEP- of IGES-bestanden voor een volledige geometrische evaluatie. U kunt ook 2D DXF- of DWG-bestanden aanleveren voor nauwkeurig lasersnijden van vlakke patronen.

Hoe voorkom je corrosie op zware stalen beugels?

Kies beschermende oppervlakteafwerkingen op basis van uw gebruiksomgeving. Breng een duurzame poedercoating aan voor frames van apparatuur binnenshuis of kies voor verzinking voor buitentoepassingen.

Waarom zou je sleufgaten gebruiken in plaats van standaard ronde gaten?

Sleufgaten bieden flexibiliteit bij het uitlijnen van complexe gebogen flenzen. Ze vangen kleine productietoleranties op en voorkomen dat bevestigingsmiddelen vastlopen tijdens de uiteindelijke montage van de apparatuur.
