Wat is er nodig om een ​​betrouwbaar metalen frame voor een OEM-verkoopautomaat te bouwen?

In het tijdperk van slimme steden en geautomatiseerde winkels hebben consumenten dagelijks te maken met zelfbedieningsapparatuur. Of het nu gaat om een ​​naadloze ticketautomaat op een treinstation, een slimme verkoopautomaat of een geavanceerde geldautomaat, gebruikers verwachten een vlekkeloze werking. Ze richten zich op het strakke touchscreen, de intuïtieve gebruikersinterface en de snelle verwerkingssnelheid. Maar onder die gepolijste buitenkant schuilt de ware, onopvallende ruggengraat van de machine: een zeer complex, meerlagig metalen frame.

Bij het ontwerpen van een Op maat gemaakte kioskbehuizing van plaatmetaalDe buitenpanelen zijn doorgaans ontworpen met het oog op merkesthetiek, weerbestendigheid en ergonomie voor de gebruiker. Maar het interne chassis is een heel ander verhaal. Daar draait het puur om functionaliteit, nauwe toleranties, thermisch beheer en elektromechanische integratie. Bij Huapusheng (HPS) zijn we gespecialiseerd in het realiseren van deze complexe, meerdelige 3D-structuren. Laten we eens dieper ingaan op de engineering- en fabricageprocessen die nodig zijn om een ​​betrouwbaar geautomatiseerd chassis te bouwen.

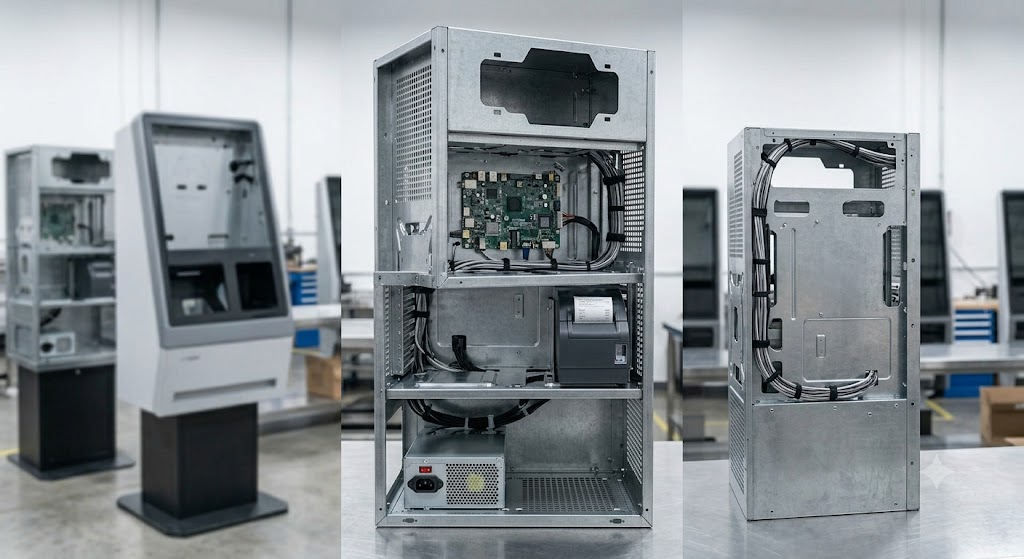

Het fabriceren van een Intern chassis van de zelfbedieningsmachine Het fabriceren van een kiosk is wezenlijk anders dan het maken van een eenvoudige metalen doos of een standaard schakelkast. Deze frames moeten tegelijkertijd een groot aantal gevoelige en zware componenten veilig en nauwkeurig huisvesten. Een typisch kioskchassis bevat zware voedingseenheden (PSU's), kwetsbare lcd-schermen, complexe kabelgeleidingssystemen, muntinvoerbakken, bonprinters en bewegende uitgiftemechanismen.

Dit leidt tot een unieke technische uitdaging: cumulatieve toleranties. Als een montagegat in de basisbeugel zelfs maar een fractie van een millimeter verkeerd is uitgelijnd, stapelt die fout zich op naarmate je hoger bouwt. Tegen de tijd dat je het touchscreen op de bovenste laag monteert, kan het scheef tegen de buitenkant van de behuizing zitten. Om dit te voorkomen, moet de productiepartner beschikken over uitzonderlijke CNC-vormmogelijkheden en strikte naleving van de ISO 2768-m tolerantienormen voor elk afzonderlijk onderdeel.

2. Strategische materiaalselectie: balans tussen kosten en prestaties.

Voordat de eerste snede wordt gemaakt, is de materiaalkeuze voor het interne frame cruciaal. Omdat dit deel van de machine niet zichtbaar is voor de gebruiker, zijn esthetische oppervlaktebehandelingen (zoals hoogglans poedercoating) vaak overbodig en brengen ze onnodige extra kosten met zich mee. In plaats daarvan geven ingenieurs prioriteit aan structurele stijfheid en inherente corrosiebestendigheid.

Voor de meeste interne chassis, Voorgegalvaniseerd staal (SECC of SGCC) is de onbetwiste kampioen. Het biedt de hoge treksterkte van koudgewalst staal, maar is voorzien van een in de fabriek aangebrachte zinkcoating die roestvorming voorkomt zonder dat nabewerking met verf nodig is. In situaties waar gewichtsbesparing cruciaal is – zoals bij aan de muur gemonteerde medische terminals – worden aluminiumlegeringen van luchtvaartkwaliteit (zoals 5052) gebruikt, vaak afgewerkt met een transparante anodiseerlaag om oxidatie te voorkomen en elektrische aarding te garanderen.

3. CNC-ponsen: De onbezongen held van de chassisbouw

Hoewel lasersnijden met hoog vermogen uitstekend geschikt is voor het doorsnijden van dikke buitenplaten, is CNC-ponsen de ultieme technologie voor het fabriceren van interne frames. Interne chassis vereisen een enorme hoeveelheid functionele kenmerken: ventilatieopeningen voor warmteafvoer, speciale uitsparingen voor schroefkoppen, brugpinnen voor kabelbinders en geëxtrudeerde schroefgaten voor de montage van hardware.

Met een geavanceerde CNC-revolverponsmachine (zoals onze AMADA-systemen) kunnen fabrikanten binnen enkele seconden honderden identieke ventilatiegaten ponsen en tegelijkertijd 3D-vormen creëren die met een laser simpelweg niet mogelijk zijn. Dit garandeert niet alleen absolute consistentie bij grote productieruns, maar verhoogt ook de productie-efficiëntie aanzienlijk, waardoor de totale kosten per eenheid voor onze klanten direct dalen.

4. Kant-en-klare assemblage: het elimineren van productieknelpunten

Een groot pijnpunt voor fabrikanten van elektronische apparatuur is de tijd en arbeid die nodig is voor het assembleren van de metalen onderdelen, nog voordat de elektronische bedrading kan beginnen. Of u nu een complex medisch diagnosesysteem produceert of een OEM-verkoopautomaat met metalen frameKant-en-klare mechanische assemblage is een gamechanger voor uw toeleveringsketen.

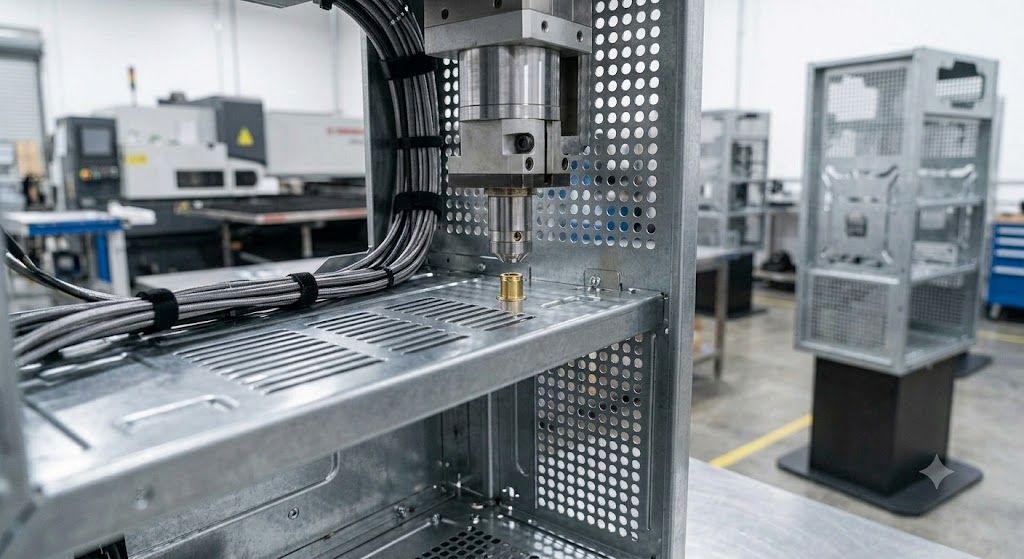

Door samen te werken met een volledig geïntegreerde OEM-faciliteit zoals HPS, arriveert het chassis volledig geassembleerd op uw assemblagelijn. We gebruiken geautomatiseerde servopersen om alle PEM-moeren, schroefdraadafstandhouders en borgschroeven vooraf te monteren met nauwkeurige koppelregeling. Bovendien verzorgen onze assemblageteams de installatie van robuuste schuifrails, scheidingswandbeugels en scharnieren. Hierdoor kunnen uw eigen engineers de mechanische assemblage overslaan en zich volledig richten op waar ze goed in zijn: software-integratie, bekabeling en de uiteindelijke elektronische testen.

5. Ondersteuning van ontwerp voor maakbaarheid (Design for Manufacturability, DFM)

Zelfs het meest briljant ontworpen 3D-model kan problemen ondervinden in de fabriek. Voordat de grootschalige productie van start gaat, voert ons engineeringteam een ​​uitgebreide Design for Manufacturability (DFM)-beoordeling uit. We zoeken naar mogelijkheden om onderdelen te consolideren – bijvoorbeeld door een complexe vorm uit één plaat te buigen in plaats van drie afzonderlijke stukken aan elkaar te lassen.

We analyseren buigradii om materiaalscheuren te voorkomen, zorgen voor voldoende ruimte voor gereedschap bij het inbrengen van bevestigingsmaterialen en optimaliseren de lay-out om afvalmateriaal te minimaliseren. Deze gezamenlijke engineeringaanpak zorgt ervoor dat uw product niet alleen robuust is, maar ook geoptimaliseerd voor kosteneffectieve massaproductie.

Standaard productiemogelijkheden voor chassisframes

Om optimale prestaties en structurele integriteit te garanderen, hanteren we de volgende standaardparameters bij de fabricage van elektromechanische frames:

Veelgestelde vragen (FAQ)

Conclusie

De betrouwbaarheid van een geautomatiseerde kiosk, geldautomaat of verkoopautomaat is sterk afhankelijk van de precisie van de interne behuizing. Door gebruik te maken van geavanceerd CNC-ponsen, strenge tolerantiecontrole, diepgaande DFM-analyse en kant-en-klare hardware-integratie, kunnen fabrikanten hun time-to-market versnellen en tegelijkertijd de veiligheid van hun gevoelige elektronica garanderen. Klaar om uw volgende elektromechanische project te optimaliseren? Neem vandaag nog contact op met de fabricage-experts van Huapusheng.
