Waarom kosten uw op maat gemaakte plaatwerkonderdelen meer dan nodig?

In de industriële hardwaresector wordt de kloof tussen een 3D CAD-model en een fysiek, kosteneffectief product overbrugd door Design for Manufacturability (DFM). Een ontwerp dat perfect functioneert in de simulatie kan vaak onnodige productiekosten met zich meebrengen als er geen rekening wordt gehouden met het fysieke gedrag van metaal tijdens lasersnijden, buigen en lassen. Door deze variabelen in de engineeringfase aan te pakken, worden kostbare herzieningen voorkomen en wordt de time-to-market versneld.

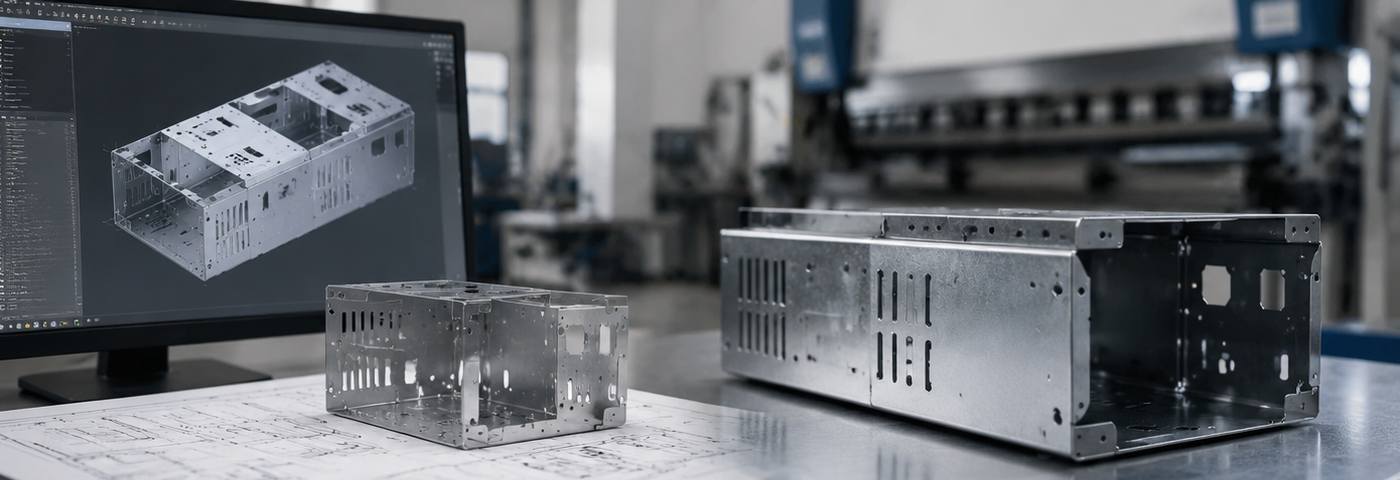

Een onderdeel optimaliseren voor Fabricage van uiterst nauwkeurige metalen behuizingen Het gaat er niet om het ontwerpdoel te compromitteren, maar om de geometrische kenmerken van het onderdeel af te stemmen op de specifieke mogelijkheden en gereedschapsbeperkingen van de fabriek. Dit document beschrijft de cruciale DFM-principes die ingenieurs moeten toepassen op plaatwerkonderdelen om de structurele integriteit te waarborgen en tegelijkertijd de verwerkingstijd te minimaliseren.

Buigontlasting en flensbeperkingen

Bij het buigen van plaatmetaal komt het materiaal aan de buitenkant van de buigas onder spanning te staan ​​en rekt het uit, terwijl het materiaal aan de binnenkant onder druk komt te staan. Als een buiging te dicht bij een rand of een ander element wordt aangebracht zonder de juiste ontlasting, zal het metaal scheuren, vervormen of de aangrenzende geometrie kromtrekken. Buigontlastingssneden moeten in het vlakke patroon worden opgenomen om de buigspanning te isoleren.

Een standaardregel voor DFM is dat de diepte van de buigontlasting minstens gelijk moet zijn aan de materiaaldikte plus de buigradius, en de breedte minstens gelijk moet zijn aan de materiaaldikte. Bovendien zal het ontwerpen van een flens die te kort is voor de V-matrijs van de kantbank het onmogelijk maken voor de machine om het metaal nauwkeurig vast te grijpen en te vormen. Een CNC-buigproces vereist een minimale flenslengte om ervoor te zorgen dat het metaal de matrijsopening stabiel overbrugt tijdens de neerwaartse beweging.

Nabijheid van gaten en penetratiedynamiek

Het plaatsen van gaten, sleuven of uitsparingen te dicht bij een buiglijn of de rand van het materiaal brengt ernstige productierisico's met zich mee. Wanneer een gat de vervormingszone van een buiging doorsnijdt, zal het uitrekken tot een ovale vorm, waardoor het onbruikbaar wordt voor nauwkeurige montage van bevestigingsmateriaal (zoals PEM-moeren of afstandhouders). Als strikte technische richtlijn geldt dat de afstand van de rand van een gat tot het begin van een buiging minimaal 1,5 keer de materiaaldikte plus de buigradius moet zijn.

Op dezelfde manier veroorzaakt het te dicht bij de buitenrand van het werkstuk plaatsen van gaten randvervorming. Hoewel geavanceerd lasersnijden de mechanische spanning vermindert in vergelijking met traditionele ponsmachines, kan de thermische concentratie in smalle metalen banen nog steeds plaatselijke kromtrekking veroorzaken. Het aanhouden van een minimale afstand van ten minste 1,5 keer de materiaaldikte tussen elk gat en de materiaalrand garandeert dimensionale stabiliteit.

Hardware-integratie en tolerantiestapeling

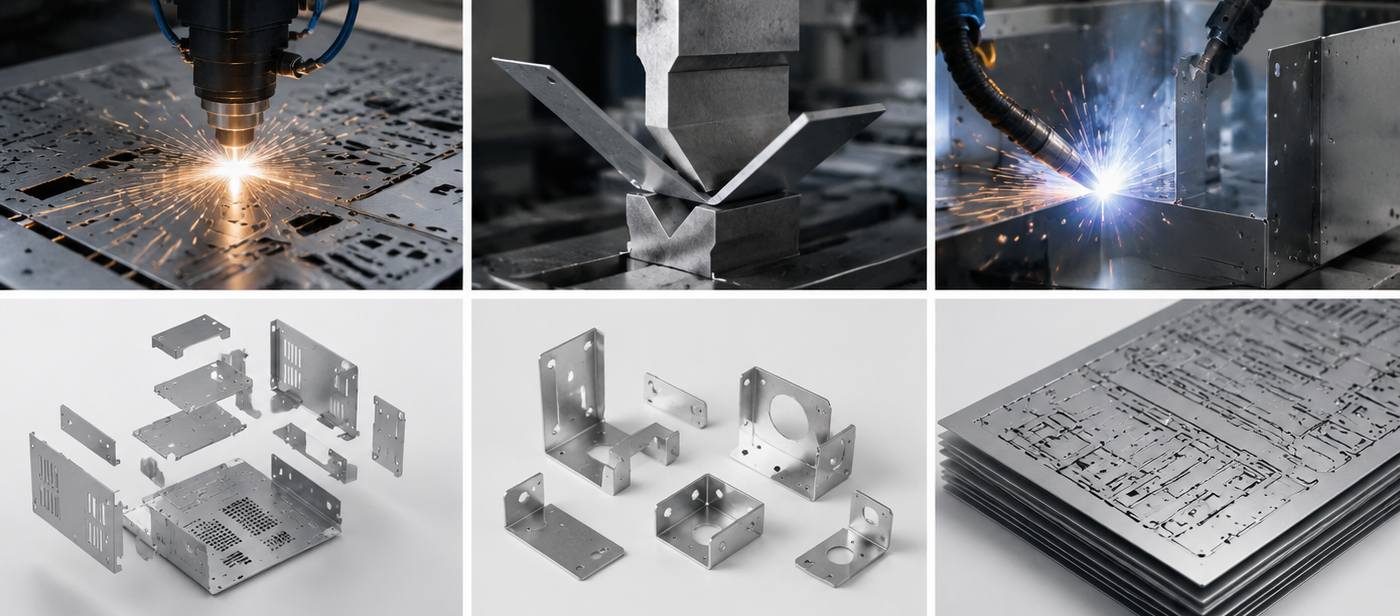

Bij grootschalige bijeenkomsten zoals een Industriële CNC-gebogen elektrische kastchassisMeerdere plaatmetalen onderdelen moeten perfect op elkaar aansluiten voor de montage. Tolerantiestapeling treedt op wanneer de acceptabele foutmarge in individuele buigingen zich ophoopt over een groot onderdeel, waardoor de uiteindelijke montagegaten niet meer goed uitgelijnd zijn. Volledig vertrouwen op de operator van de kantbank om een ​​tolerantie van ±0,1 mm te halen over vijf opeenvolgende buigingen is een dure en instabiele productiestrategie.

Effectief DFM houdt rekening met tolerantiestapeling door gebruik te maken van zelfklemmende ontwerpen. Door lip-en-sleufgeometrie in de vlakke patronen te integreren, kunnen de metalen onderdelen nauwkeurig in elkaar grijpen vóór het lassen, waardoor menselijke fouten bij het uitlijnen worden geëlimineerd. Bovendien zorgt het gebruik van sleufgaten aan één zijde van een verbindingsstuk voor de nodige flexibiliteit, waardoor bouten erdoorheen kunnen, zelfs als de totale buigafmetingen een fractie van een millimeter variëren.

Optimalisatie van materiaalopbrengst bij het nesten van blanks

De kosten van grondstoffen vertegenwoordigen vaak meer dan 40% van de totale eenheidsprijs bij metaalbewerking op maat. Onderdelen met onregelmatige, uitgestrekte geometrieën genereren enorme hoeveelheden afval wanneer ze op een standaard metalen plaat van 4x8 of 5x10 voet worden geplaatst. Ingenieurs moeten bijvoorbeeld beoordelen of een complexe structuur uit één stuk kan worden herontworpen tot eenvoudige rechthoekige panelen. Op maat gemaakte lasergesneden plaatstalen beugels die vervolgens puntgelast of geklonken worden.

Hoewel het toevoegen van een secundaire verbindingsbewerking (zoals lassen) arbeidskosten met zich meebrengt, zullen de materiaalbesparingen bij een productie van 1000 eenheden de assemblagekosten ruimschoots compenseren als het herontwerp de laser-nestingopbrengst verbetert van 60% naar 85%. Door vlakke patronen te ontwerpen die lijken op eenvoudige geometrische vormen (rechthoeken, L-vormen) kan programmeersoftware de onderdelen stevig in elkaar laten grijpen op de onbewerkte plaat, waardoor de materiaalkosten per eenheid dalen.
