Hoe zorg je ervoor dat de IP-classificatie voldoet aan de eisen bij de fabricage van op maat gemaakte metalen behuizingen?

Het waarborgen van naleving van de IP-classificatie binnen Plaatbewerkingsdiensten Het begint met een duidelijke identificatie van het vereiste IP-niveau. Ingenieurs moeten rekening houden met omgevingsfactoren die van invloed zijn op de IP-bescherming. Elke fase, van ontwerp tot materiaalkeuze, vereist een zorgvuldige integratie van IP-specificaties. Afdichtingsmethoden en productieprocessen beïnvloeden de effectiviteit van de IP. Testen verifiëren de IP-normen en voorkomen kostbare storingen. Industriestandaarden dienen als leidraad voor IP-evaluatie en helpen risico's te vermijden die gepaard gaan met non-conformiteit. Een stapsgewijs proces ondersteunt betrouwbare IP-bescherming voor elke behuizing.

Belangrijkste conclusies

• Bepaal de vereiste IP-classificatie al vroeg in het ontwerpproces om een ​​goede bescherming tegen stof en water te garanderen.

• Kies de juiste materialen en afdichtingsmethoden om de duurzaamheid van de behuizing te verbeteren en te voldoen aan de IP-normen.

• Voer grondige tests uit, waaronder tests op stof- en waterdichtheid, om te controleren of de behuizingen voldoen aan de gespecificeerde IP-waarden.

• Volg tijdens de fabricage de industrienormen en beste praktijken om veelvoorkomende valkuilen te vermijden die de naleving van intellectuele eigendomsrechten in gevaar kunnen brengen.

• Documenteer alle test- en certificeringsprocessen om aan te tonen dat aan de eisen wordt voldaan en om vertrouwen bij klanten op te bouwen.

Inzicht in IP-classificaties en naleving van regelgeving

De IP-code uitgelegd

De IP-code is een wereldwijd systeem voor het classificeren van het beschermingsniveau van elektrische behuizingen. Dit systeem, gedefinieerd door de Internationale Elektrotechnische Commissie (IEC) volgens de IEC 60529-norm, maakt gebruik van een eenvoudige structuur. De code begint met de letters IP, gevolgd door twee cijfers. Het eerste cijfer geeft aan hoe goed de behuizing beschermt tegen vaste deeltjes zoals stof. Het tweede cijfer geeft het beschermingsniveau tegen water aan.

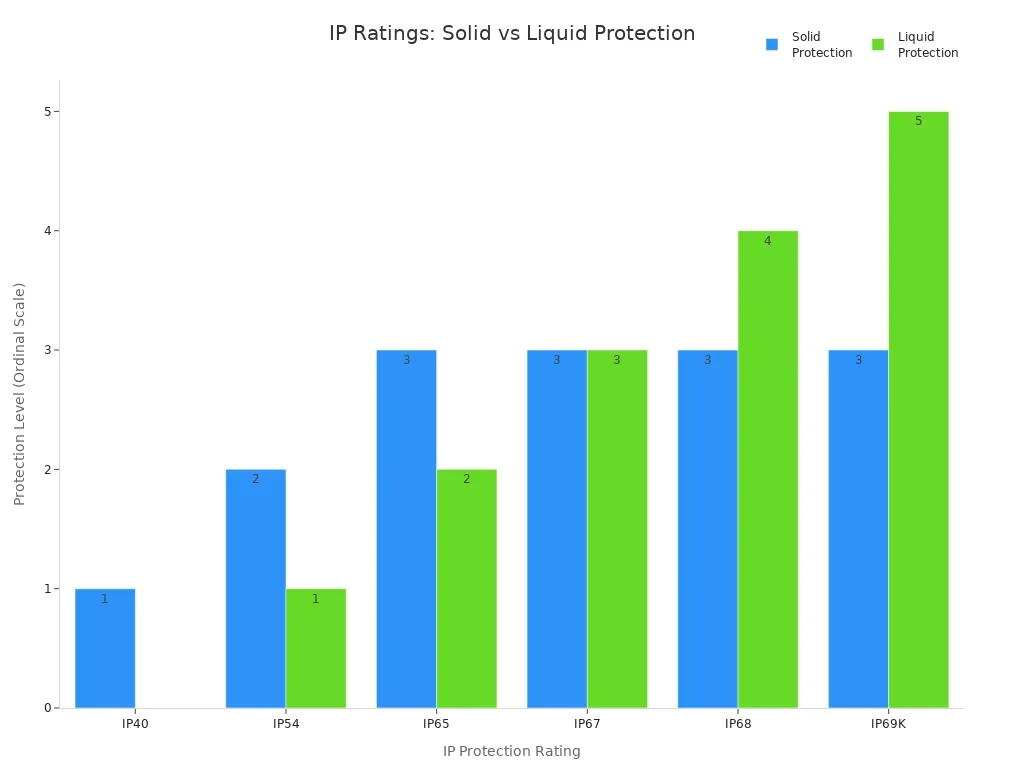

De volgende tabel geeft een overzicht van de structuur van de IP-code:

Elke IP-classificatie geeft duidelijke informatie over het vermogen van de behuizing om stof en water tegen te houden. Een IP66-behuizing biedt bijvoorbeeld volledige bescherming tegen stof en sterke waterstralen. Het eerste cijfer loopt van 0 tot 6, terwijl het tweede cijfer van 0 tot 9 loopt. Deze structuur helpt gebruikers bij het kiezen van de juiste behuizing voor hun behoeften.

Waarom IP-classificaties belangrijk zijn

IP-classificaties spelen een cruciale rol bij het waarborgen van de veiligheid en duurzaamheid van metalen behuizingen. Deze classificaties helpen ingenieurs en fabrikanten om behuizingen af ​​te stemmen op de eisen van verschillende omgevingen. Het eerste cijfer van de IP-classificatie geeft de mate van bescherming tegen vaste deeltjes aan. Het tweede cijfer geeft de mate van bescherming tegen vloeistoffen aan. Deze aanpak stelt gebruikers in staat te begrijpen hoe goed een behuizing zal presteren onder zware omstandigheden.

Industriële normen vereisen strikte naleving van de IP-classificatie. Normen die zijn vastgesteld door organisaties zoals de IEC definiëren de minimale niveaus van stof- en waterbestendigheid voor diverse toepassingen. Ze beschrijven ook eisen voor corrosiebestendigheid en maken onderscheid tussen gebruik binnen en buiten. Het niet voldoen aan de juiste IP-classificatie kan leiden tot problemen zoals condensatie, corrosie of zelfs defecten aan de apparatuur. Door deze normen te volgen, zorgen fabrikanten ervoor dat hun behuizingen betrouwbare bescherming bieden en voldoen aan de behoeften van hun klanten.

Het bepalen van IP-vereisten voor de fabricage van metalen behuizingen

Beoordeling van milieu- en toepassingsbehoeften

Ingenieurs moeten de omgeving en de toepassing evalueren voordat ze de juiste IP-waarde kiezen voor de fabricage van metalen behuizingen. Elke situatie brengt unieke uitdagingen met zich mee die van invloed zijn op het vereiste beschermingsniveau tegen indringing van vocht en stof. De volgende tabel geeft een overzicht van omgevingsfactoren die van invloed zijn op het selectieproces:

Toepassingsspecifieke behoeften spelen ook een belangrijke rol bij het bepalen van de minimale IP-waarde. Ingenieurs moeten rekening houden met verschillende aspecten:

• Het evalueren van de blootstellingsniveaus aan fijnstof, zoals bouwstof en industriële verontreinigingen.

• Inzicht in contactpatronen met vloeistoffen, waaronder intermitterend spatten en directe onderdompeling.

• Rekening houdend met het temperatuurbereik waarin de apparatuur functioneert, van temperaturen onder nul tot zeer hoge temperaturen.

• Het beoordelen van drukvariaties, inclusief hoogteverschillen en blootstelling aan hogedrukreiniging.

Buitenverblijven worden vaak aan zwaardere omstandigheden blootgesteld dan binnenverblijven. De onderstaande tabel vergelijkt de eisen voor binnen- en buitenomgevingen:

Evaluatie van industriestandaarden

Industriële normen helpen bij het kiezen van de juiste IP-classificatie voor de fabricage van metalen behuizingen. Deze normen definiëren de minimale beschermingsniveaus tegen indringing van zowel vaste stoffen als vloeistoffen. De onderstaande tabel illustreert hoe verschillende IP-classificaties verschillende graden van bescherming bieden tegen indringing van vaste stoffen en vloeistoffen:

Het kiezen van de juiste IP-classificatie garandeert naleving van de regelgeving en beschermt apparatuur tegen omgevingsinvloeden. Ingenieurs moeten de beschermingsgraad van de behuizing afstemmen op de specifieke risico's die in de toepassing aanwezig zijn. Door rekening te houden met zowel het binnendringen van vaste stoffen als vloeistoffen, kunnen ze betrouwbare prestaties en een lange levensduur garanderen bij de fabricage van metalen behuizingen.

Ontwerpen voor bescherming tegen indringing van stof en water

Materiaalselectie

De juiste materiaalkeuze speelt een cruciale rol bij het behalen van een hoge IP-waarde voor elke op maat gemaakte behuizing. Ingenieurs kiezen vaak voor metalen zoals aluminium of roestvrij staal voor de behuizing. Aluminium behuizingen bieden een hoge corrosiebestendigheid, vooral na anodiseren of poedercoaten, en leveren uitstekende prestaties in buiten- en industriële omgevingen. Roestvrijstalen behuizingen bieden robuuste bescherming, maar vereisen mogelijk extra ondersteuning vanwege hun gewicht. Beide materialen lenen zich voor nauwkeurige bewerking, wat helpt bij het creëren van een goede afdichting en het behouden van de vereiste IP-waarde.

Bij het ontwerpen voor bescherming tegen indringing van vocht en stof is de keuze van afdichtings- en pakkingmaterialen eveneens van groot belang. Veelgebruikte materialen zijn onder andere:

• Silicone en fluorsiliconen

• Siliconen spons en schuim

• Massieve siliconenplaat en rubber

• Silicone-elastomeren

• Met textiel versterkte materialen

• Platina-uitgeharde siliconen en rubber met hoge consistentie

• siliconen van ruimtevaartkwaliteit

• Vormmassa's en vloeibaar siliconenrubber

• Geleidende elastomeren en EMI-afdichtingsmaterialen

• Elektrisch geleidend schuim

• ESD-beschermingsmaterialen

• PORON en thermische interface materialen

• Fluoroelastomeer (FKM) materialen

• Gesloten cel spons en massief rubber

• UL-pakkingmaterialen

Deze materialen helpen voorkomen dat stof en water de behuizing binnendringen. Ingenieurs moeten bij de materiaalkeuze rekening houden met de omgeving, het temperatuurbereik en de blootstelling aan chemicaliën. De juiste combinatie van behuizingsmaterialen en afdichtingsmiddelen zorgt ervoor dat de behuizing voldoet aan de gewenste IP-classificatie en langdurige bescherming biedt.

Omheiningsgeometrie

De geometrie van de behuizing heeft een directe invloed op het behalen en behouden van een hoge IP-waarde. Belangrijke ontwerpprincipes zijn het minimaliseren van naden en openingen, het afdichten van elk potentieel toegangspunt en het gebruik van overlappende verbindingen en dubbele afdichtingsmechanismen. Ingenieurs ontwerpen behuizingen met schuine bovenzijden om vloeistofophoping te voorkomen. Deze eigenschap leidt water weg van gevoelige gebieden, waardoor het risico op besmetting wordt verminderd en wordt voldaan aan hygiënenormen. Vrij afwaterende ontwerpen zijn vooral belangrijk in industrieën waar stilstaand water afdichtingen kan aantasten of tot bacteriegroei kan leiden.

Een effectieve behuizingsgeometrie vereist ook aandacht voor druk en ventilatie. Goede ventilatie voorkomt drukopbouw in de behuizing, waardoor water of stof niet langs de afdichtingen kan worden geperst. Ingenieurs gebruiken vaak afgeronde hoeken en vloeiende overgangen om zwakke punten waar binnendringing kan optreden te minimaliseren. Door op deze aspecten te focussen, zorgen ze ervoor dat de behuizing zijn IP-classificatie behoudt, zelfs in veeleisende omgevingen.

Gangbare IP-classificaties zoals IP 65 en IP 66 vereisen volledige bescherming tegen stof en weerstand tegen waterstralen. Deze classificaties worden vaak bereikt door alle verbindingen af ​​te dichten, pakkingen bij elke opening te gebruiken en de behuizing zo te ontwerpen dat water efficiënt wordt afgevoerd. Bij maatwerk behuizingen is nauwgezette aandacht voor de geometrie essentieel, aangezien zelfs kleine ontwerpfouten de bescherming tegen indringing van stoffen en vocht in gevaar kunnen brengen.

Keuze van afdichtingen en pakkingen

Afdichtingen en pakkingen vormen de eerste verdedigingslinie tegen het binnendringen van stof en water. De keuze van het pakkingmateriaal en de plaatsing ervan zijn cruciaal voor het behalen van een hoge IP-classificatie, met name IP67 of hoger. Aanbevolen materialen zijn onder andere EPDM, neopreen, siliconen en polyurethaanschuim. Elk materiaal heeft unieke eigenschappen:

Ingenieurs moeten ervoor zorgen dat de pakking een doorlopend traject heeft zonder openingen of kwetsbare hoeken. De juiste groefdiepte en -breedte zorgen voor de juiste compressie, meestal een doorbuiging van 25-30%. De dichtheid en plaatsing van de bevestigingsmiddelen beïnvloeden hoe gelijkmatig de pakking wordt samengedrukt, wat essentieel is voor een betrouwbare afdichting. De bevestigingsmiddelen moeten 7,5 tot 10 cm (3-4 inch) van elkaar verwijderd zijn rondom de omtrek. Het juiste aanhaalmoment is cruciaal: te weinig aanhaalmoment veroorzaakt lekkage, terwijl te veel aanhaalmoment de pakking kan beschadigen.

Pakkingen uit één stuk vereenvoudigen de installatie en minimaliseren lekkage. Meerdelige ontwerpen bieden flexibiliteit, maar kunnen afdichtingsproblemen met zich meebrengen. Een goed pakkingontwerp, inclusief materiaalkeuze en geometrie, zorgt voor een effectieve afdichting tegen het binnendringen van vocht en stof. Ingenieurs moeten ook duurzaamheidstests op lange termijn en strenge tests uitvoeren om te bevestigen dat de afdichtingen hun effectiviteit in de loop der tijd behouden.

Het ontwerpen van een constructie die bescherming biedt tegen indringing van stof en water vereist zorgvuldige aandacht voor elk detail, van materiaalkeuze tot behuizingsgeometrie en afdichtingsmethoden. Door deze stappen te volgen en gebruik te maken van Complete oplossingen voor plaatbewerkingIngenieurs kunnen op maat gemaakte behuizingen creëren die voldoen aan of de vereiste IP-classificaties overtreffen en betrouwbare bescherming bieden in veeleisende omgevingen.

Fabricage en testen voor naleving van intellectuele eigendomsrechten

Beste praktijken in de productie

Fabrikanten volgen strikte best practices om consistente IP-classificaties te bereiken voor elke plaatstalen behuizing. Ze definiëren de toepassingsbehoeften en nalevingsnormen voordat ze met de fabricage beginnen. Ingenieurs selecteren materialen die voldoen aan de beschermingsnormen en zorgen voor structurele integriteit voor thermisch beheer. Ze houden zich aan de IP-classificaties voor stof- en waterdichtheid door behuizingen te ontwerpen met voldoende afstand tussen de elektronica en de behuizingswanden. Ze houden rekening met EMI-afscherming om gevoelige elektronica te beschermen tegen interferentie.

Kwaliteitscontrolemaatregelen spelen een cruciale rol bij het handhaven van de IP-classificatie. Teams inspecteren afdichtingen en bevestigingsmiddelen tijdens de assemblage. Ze hanteren consistente productieprocessen om veelvoorkomende fouten te voorkomen. Het negeren van toleranties voor connectoren of het niet naleven van de vereisten voor de buigradius van kabels kan bijvoorbeeld de bescherming in gevaar brengen. Het plaatsen van ventilatieopeningen in de buurt van watergevoelige gebieden of het gebruik van te dikke bevestigingspunten kan leiden tot krimp en de effectiviteit van de behuizing verminderen. Fabrikanten vermijden onvoldoende afstand tussen elektronica en de behuizingswanden om een ​​goede bescherming te garanderen.

Tip: Door consistente kwaliteitscontrole tijdens de fabricage wordt ervoor gezorgd dat elke plaatstalen behuizing voldoet aan de vereiste IP-waarden en betrouwbare bescherming biedt voor elektronica.

Testen van de bescherming tegen indringing

Tests en validatie bevestigen dat de ontwerpen van de plaatstalen behuizingen voldoen aan de gespecificeerde IP-waarden. Ingenieurs voeren tests uit om de stof- en waterbestendigheid te evalueren. Ze gebruiken gespecialiseerde apparatuur en methoden om omstandigheden uit de praktijk te simuleren.

• Stofdetectietest: Ingenieurs plaatsen behuizingen in kamers met circulerende stofdeeltjes. Ze gebruiken een vacuüm om drukveranderingen te simuleren. De behuizing moet stofvrij blijven om de test te doorstaan.

• Dompelproef: Teams dompelen de plaatstalen behuizing onder in water tot een bepaalde diepte gedurende minimaal 30 minuten. Er mag tijdens of na de test geen water in de behuizing komen.

• Test op ijsvorming aan de buitenkant: Deze test beoordeelt de integriteit van de behuizing wanneer er ijs op het oppervlak ontstaat. De behuizing moet functioneel en onbeschadigd blijven onder vriesomstandigheden.

Test- en certificeringsprocessen verifiëren dat de behuizing aan de vereiste specificaties voldoet. Ingenieurs documenteren de resultaten en beoordelen de prestaties om naleving te garanderen. Ze herhalen de tests op bescherming tegen indringing van vocht en stof voor elke batch behuizingen om een ​​constante kwaliteit te waarborgen.

Let op: Testen en validatie zijn essentiële stappen voor het verkrijgen van betrouwbare IP-classificaties voor behuizingen van plaatstaal. Deze tests beschermen elektronica tegen stof, water en omgevingsinvloeden.

Certificering en documentatie

Certificering en documentatie leveren bewijs van naleving van de IP-classificatie voor op maat gemaakte plaatstalen behuizingen. Geaccrediteerde laboratoria verstrekken IP-testrapporten na succesvolle tests. Ingenieurs verzamelen mechanische testgegevens en inspectieverslagen ter ondersteuning van certificeringsaanvragen.

• IP-testrapporten van geaccrediteerde laboratoria

• Mechanische testgegevens

• Inspectieverslagen

Certificeringen door derden versterken de geloofwaardigheid van claims met betrekking tot IP-classificaties. Organisaties verzorgen de certificering en bieden de garantie dat de plaatstalen behuizing naar behoren zal functioneren onder veeleisende omstandigheden. Het behalen en documenteren van IP-conformiteit is een veelvoorkomende eis van klanten en regelgevende instanties.

Opmerking: De juiste certificering en documentatie helpen fabrikanten aan te tonen dat hun plaatstalen behuizing voldoet aan de IP-classificaties en betrouwbare bescherming biedt voor elektronica.

Veelvoorkomende valkuilen bij naleving van intellectuele eigendomsrechten vermijden.

Ontwerpfouten

Ontwerpteams zien soms cruciale aspecten van afdichting en bescherming tegen indringing over het hoofd. Vroege ontwerpbeoordelingen helpen deze problemen te voorkomen door afdichting vanaf het begin als een kernelement te beschouwen. Ingenieurs evalueren pakkingmaterialen, voegontwerpen en het algehele afdichtingssysteem tijdens de eerste fase. Deze proactieve aanpak stelt hen in staat potentiële problemen te identificeren voordat ze kostbare fouten worden. Wanneer teams vroegtijdig aandacht besteden aan bescherming tegen indringing, zorgen ze ervoor dat de behuizing voldoet aan de vereiste IP-classificatie en voorkomen ze lastminute-wijzigingen die de prestaties in gevaar kunnen brengen.

Productiefouten

Productiefouten ondermijnen vaak de IP-conformiteit. Veelvoorkomende fouten zijn onder andere problemen met de afstand tussen bevestigingsmiddelen, onduidelijke aanhaalmomenten en kromtrekking door onjuist aandraaien van schroeven. Ook verkeerd uitgelijnde pakkinggroeven, ongelijkmatige aanhaalmomenten van schroeven en pakkingen van lage kwaliteit die na verloop van tijd uitharden of krimpen, vormen een bedreiging voor de integriteit van de behuizing. Ruwe bewerking of bramen kunnen volledig contact met de pakking belemmeren, terwijl het verwaarlozen van de afdichting rond kabeldoorvoeren, knoppen of schroefgaten kwetsbaarheden creëert. Onvoldoende compressie van pakkingen zorgt ervoor dat water langs de afdichting kan lekken, terwijl overmatige compressie permanente vervorming of openingen veroorzaakt. Ontwerpfouten in de hoeken kunnen ertoe leiden dat pakkingen ophopen of dunner worden.

Fabrieken die uitgebreide automatiseringsstrategieën implementeren, melden minder handmatige fouten. Automatisering zorgt voor consistente uitvoering, realtime monitoring en intelligente alarmering. Procesbesturing speelt een cruciale rol bij het verminderen van productiefouten. De volgende tabel toont twee soorten besturingen die in de fabricage worden gebruikt:

Onvoldoende testen

Onvoldoende testen blijven een veelvoorkomende oorzaak van het niet voldoen aan IP-normen. Teams moeten grondige tests uitvoeren om de stof- en waterbestendigheid te controleren. Zonder de juiste testen zijn behuizingen mogelijk niet bestand tegen de omstandigheden in de praktijk. Ingenieurs documenteren de resultaten en beoordelen de prestaties om te bevestigen dat elke behuizing voldoet aan de vereiste IP-classificatie. Regelmatige testen garanderen een consistente kwaliteit en betrouwbare bescherming van elektronica.

Tip: Vroege ontwerpbeoordelingen, strenge productiecontroles en uitgebreide tests helpen teams veelvoorkomende valkuilen te vermijden en betrouwbare naleving van intellectuele eigendomsrechten te garanderen.

Het behalen van IP-classificatieconformiteit door Maatwerk plaatbewerking Een duidelijk proces is essentieel. Teams beoordelen de omgevingsomstandigheden, plannen de integratie van apparatuur, houden rekening met toegangsbehoeften, plannen toekomstige uitbreidingen en vermijden veelgemaakte fouten. Ze begrijpen IP-classificaties, integreren deze in het ontwerp en valideren ze door middel van testen. Het raadplegen van normen en experts helpt bij het waarborgen van IP-conformiteit. Omgevingsbestendige accessoires, paneelmontagehardware en toegangsoplossingen ondersteunen de integriteit van de behuizing. Het evalueren van de huidige processen en het inwinnen van professioneel advies verbetert de IP-bescherming en de productbetrouwbaarheid.

Veelgestelde vragen

Wat betekent een IP-classificatie voor een metalen behuizing?

Een IP-classificatie geeft aan hoe goed een metalen behuizing beschermt tegen stof en water. Het eerste cijfer meet de bescherming tegen vaste stoffen, het tweede cijfer de bescherming tegen vloeistoffen. Ingenieurs gebruiken deze classificaties om behuizingen af ​​te stemmen op de specifieke omgevingsvereisten.

Hoe testen ingenieurs of de IP-classificatie voldoet aan de eisen?

Ingenieurs gebruiken stofkamers en wateronderdompelingstests. Ze controleren op lekken of stof in de behuizing. Deze tests bevestigen dat de behuizing voldoet aan de vereiste IP-classificatie.

Waarom is materiaalkeuze belangrijk voor de naleving van intellectuele eigendomsrechten?

De materiaalkeuze beïnvloedt de duurzaamheid en afdichting. Metalen zoals aluminium en roestvrij staal zijn corrosiebestendig. Pakkingsmaterialen zoals siliconen of EPDM houden stof en water tegen. De juiste keuze garandeert bescherming op lange termijn.

Wat zijn veelvoorkomende fouten bij het voldoen aan de eisen op het gebied van intellectuele eigendomsrechten?

Ontwerpteams zien soms details over de afdichting over het hoofd. Productiefouten omvatten bijvoorbeeld verkeerd uitgelijnde pakkingen of een onjuist aanhaalmoment van de bevestigingsmiddelen. Onvoldoende testen kunnen lekkages of zwakke punten over het hoofd zien. Vroege controles en strenge kwaliteitsnormen helpen deze problemen te voorkomen.

Is documentatie van belang voor het voldoen aan de eisen van een IP-classificatie?

Documentatie bewijst dat een behuizing voldoet aan de IP-normen. Ingenieurs verzamelen testrapporten en inspectieverslagen. Certificering door geaccrediteerde laboratoria schept vertrouwen en ondersteunt de naleving van wettelijke voorschriften.
