Hoe worden precisie metalen behuizingen vervaardigd?

Heeft u zich ooit afgevraagd wat er nodig is om een ​​simpele, platte metalen plaat om te toveren tot een complexe, duurzame en perfect geïntegreerde behuizing? Of u nu de volgende generatie medische apparaten ontwerpt of geautomatiseerde machines ontwikkelt, de externe behuizing is net zo cruciaal als de interne elektronica. Deze bepaalt het thermisch beheer, de structurele integriteit en de algehele levensduur van het product.

Bij Huapusheng (HPS) geloven we dat inzicht in het productieproces engineeringteams in staat stelt betere en kosteneffectievere producten te ontwerpen. Laten we eens dieper ingaan op de kernprocessen van plaatbewerking die complexe 3D CAD-modellen tot leven brengen.

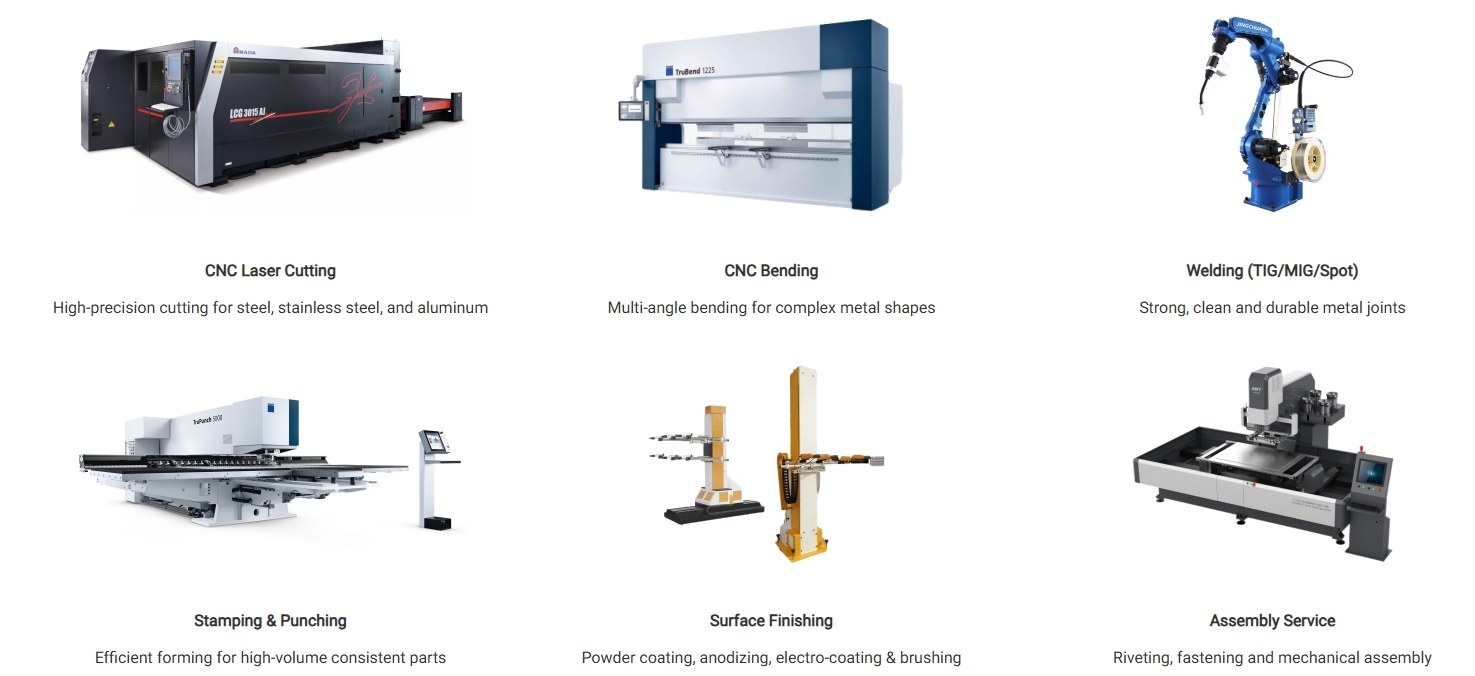

1. Precisiestansen: Lasersnijden en CNC-ponsen

Het proces begint met het "stansen"—het uitsnijden van de vlakke metalen plaat (zoals aluminium, roestvrij staal of koudgewalst staal) in de gewenste vorm. Moderne, krachtige fiberlasersnijmachines snijden met uitzonderlijke snelheid en precisie door metaal, waardoor gladde randen ontstaan ​​die minimale nabewerking vereisen.

Voor onderdelen die ingewikkelde ventilatieopeningen, op maat gemaakte lamellen of gestempelde elementen vereisen, worden CNC-ponsmachines gebruikt. Deze machines creëren efficiënt complexe patronen in één enkele bewerking, waardoor een perfecte luchtstroomdynamiek voor warmtegenererende elektronische componenten wordt gegarandeerd.

2. CNC-buigen en -vormen

Zodra het vlakke werkstuk is voorbereid, gaat het naar de kantbank. CNC-buigen maakt gebruik van geavanceerde software om de exacte buigcorrecties en terugveringsfactoren te berekenen op basis van de specifieke dikte en vloeigrens van het materiaal. Maatnauwkeurigheid is hierbij van essentieel belang.

Bijvoorbeeld bij het fabriceren van een Op maat gemaakt rackmontagechassis van plaatmetaal Voor datacenters is het aanhouden van extreem nauwe buigtoleranties de enige manier om ervoor te zorgen dat de interne afstandhouders van het moederbord en de externe schuifrails perfect op elkaar aansluiten in een standaard serverrack. Zelfs een afwijking van een millimeter kan installatieproblemen veroorzaken.

3. Geavanceerd lassen en constructiemontage

Complexe geometrieën kunnen niet altijd uit één doorlopende plaat worden gevouwen. Ontwerpen die uit meerdere onderdelen bestaan, vereisen nauwkeurige verbindingstechnieken. Afhankelijk van het materiaal en de mechanische eisen maken technici gebruik van TIG (Tungsten Inert Gas), MIG (Metal Inert Gas) of geavanceerd laserlassen.

Het bereiken van een diepe laspenetratie met minimale warmtevervorming is een specialistische vaardigheid. Deze structurele integriteit is absoluut essentieel bij de constructie van een Behuizing voor zware industriële apparatuurdie een aanzienlijk intern gewicht moet kunnen dragen en bestand moet zijn tegen de hevige trillingen, het stof en de schokken die kenmerkend zijn voor fabrieksomgevingen.

4. Oppervlakteafwerking en hardware-integratie

De laatste fasen richten zich op bescherming, esthetiek en gereedheid voor montage. Oppervlaktebehandelingen zoals industriële poedercoating, transparant of gekleurd anodiseren en fijn borstelen voorkomen corrosie en zorgen voor een hoogwaardige uitstraling.

Bovendien transformeert het direct integreren van hardware in het plaatmetaal – zoals het inpersen van PEM-moeren, verzonken bouten of borgschroeven – een eenvoudige metalen doos in een component dat klaar is voor montage. Voor gevoelige testapparatuur is het afwerken van een Instrumentbehuizing van zeer nauwkeurig aluminium Het omvat vaak een combinatie van glad borstelen, nauwkeurige geleidende maskering voor elektrische aarding en permanente lasergegraveerde labels voor duidelijke poortidentificatie.

Algemene fabricagespecificaties

Om u inzicht te geven in de technische beperkingen van moderne plaatbewerking, volgt hier een overzicht van standaard verwerkingsparameters en -mogelijkheden:

Veelgestelde vragen (FAQ)

Het fabriceren van een hoogwaardige metalen behuizing Het is een delicate balans tussen zware machines, precisietechniek en vakkundig vakmanschap. Door de processen van lasersnijden, CNC-buigen, specialistisch lassen en oppervlaktebehandeling te begrijpen, kunt u producten ontwerpen die robuuster, gemakkelijker te monteren en visueel aantrekkelijker zijn. Wanneer u klaar bent om van een 3D CAD-model naar een fysiek prototype te gaan, zorgt een samenwerking met een ervaren fabricagebedrijf zoals HPS ervoor dat uw ontwerpintentie perfect wordt gerealiseerd.
